Correspondance de profils - Export

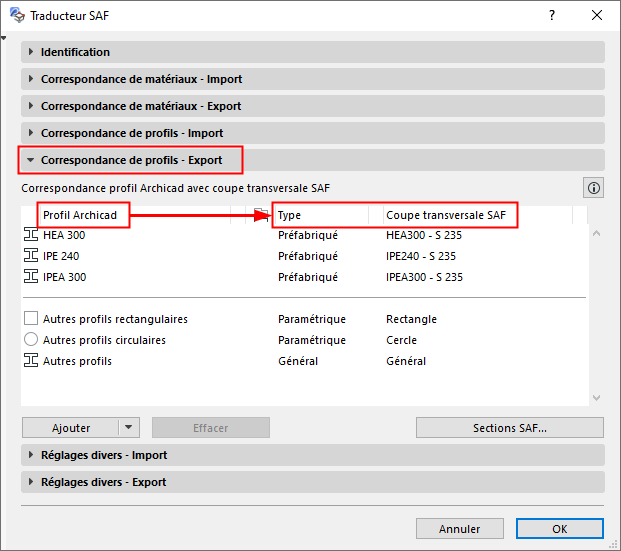

Allez dans Fichier > Interopérabilité > SAF > Traducteurs SAF.

Utilisez le volet Correspondance de profils - Importer pour établir la correspondance entre les Membres 1D qui sont des Profils complexes et leurs équivalents exacts ("Coupe transversale SAF”) dans le logiciel externe.



Types de Coupe transversale dans SAF

Le standard SAF définit quatre types de coupe transversale :

  • Préfabriqué : Coupes transversales de fabrication industrielle, avec des noms standard.
  • Composé : Coupe composée basée sur plusieurs profils préfabriqués (par ex. deux profils en I). Exemple de saisie d'une coupe transversale composée : profil = IPE200 et paramètres=10mm (distance entre profils).
  • Paramétrique : Les coupes transversales sont définies par leur forme et par leurs dimensions (paramètres).
  • Général : Sert à définir la forme générale de la coupe transversale. Se compose d'un ou plusieurs polygones fermés incluant des percements. N'utilise pas de noms standard.
