Fusionner DXF-DWG

1. Choisissez Fichier > Interopérabilité > Fusionner, puis choisissez un emplacement pour rechercher le fichier : soit De fichier, soit De BIMcloud.
2. Dans le dialogue Fusionner fichier, naviguez jusqu'au fichier DXF ou DWG souhaité.
3. Cliquez sur Ouvrir.

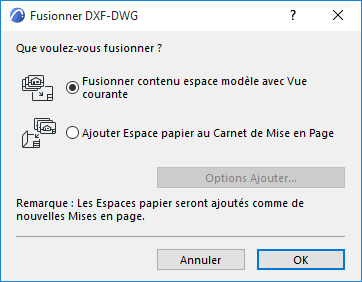

4. Le dialogue Fusionner DXF-DWG apparaît. Vous avez deux choix :





• Fusionner contenu espace modèle avec Vue courante: Choisissez ceci pour fusionner l’espace objet du fichier DXF-DWG dans le projet. Les vues de dessus des éléments AutoCAD de l'espace objet DXF-DWG seront générées et placées comme des éléments 2D.

  Définissez d'autres options dans le dialogue qui apparaît : Dialogue Fusionner espace modèle DXF-DWG.

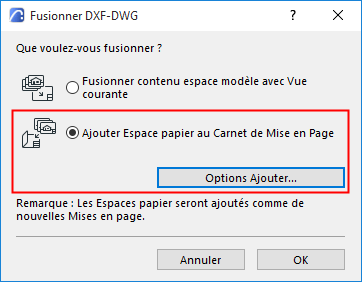

• Ajouter Espace papier au Carnet de Mise en Page : Choisissez ceci pour ajouter l'espace papier du fichier DXF-DWG au carnet de mise en page.
• Les présentations de l’espace papier seront converties en mises en page.
• Une nouvelle mise en page type sera créée si le dessin DXF-DWG contient des présentations de taille d'espace papier qui ne sont pas encore disponibles dans Archicad .
• Le contenu de port de vue DXF-DWG sera converti en dessins et placé sur des mises en page. Ces dessins sont non éditables : ils apparaîtront dans le gestionnaire de dessins avec l'état “Imbriqué”.
• Les éléments dessinés dans l'Espace papier seront convertis en éléments Archicad  et placés directement sur des mises en page.

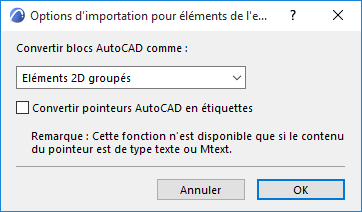

  Cliquez sur Options Ajouter pour configurer d'autres options:.









Convertir blocs AutoCAD comme :

Choisissez une option :

• Éléments 2D
• Eléments 2D groupés
• Éléments de Bibliothèque

  Voir Options d'ouverture (Configuration de traduction DXF-DWG).

Convertir pointeurs AutoCAD en étiquettes : Cochez ceci pour exécuter cette conversion pendant le processus de fusionnement.

Si vous ne cochez pas cette case, les repères AutoCAD seront convertis en simples éléments 2D.
