Lier Fichier Rhino

  1. Comme pour le placement d'autres liens, utilisez la commande Fichier > Contenu externe > Placer lien.

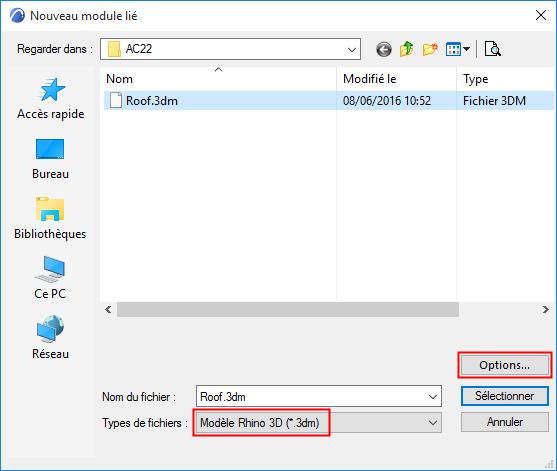

  2. Dans le dialogue Nouveau Module lié, choisissez le format Modèle Rhino 3D (*.3dm), puis cliquez sur Options.

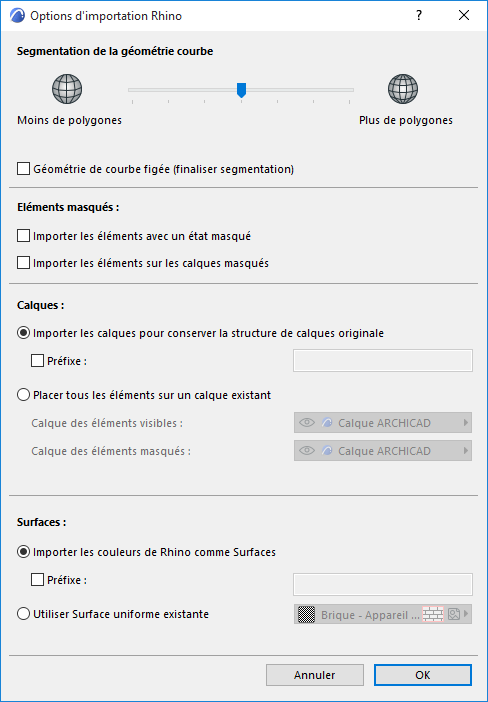

  3. Le dialogue Options d'importation Rhino apparaît.


    Il s'agit des mêmes options que celles disponibles pour ouvrir ou fusionner un modèle Rhino :

    Voir Options d'importation pour le Modèle Rhino 3D.

    Remarque : Les réglages de Segmentation ne peuvent pas être modifiés après avoir placé un lien fondé Rhino.
  4. Après avoir configuré les Options d'importation, cliquez sur OK pour retourner au dialogue Nouveau Module lié.
  5. Sélectionnez le lien fondé Rhino nouvellement crée et cliquez sur Sélectionner pour revenir au dialogue Placer lien.
  6. Suivez la procédure habituelle pour placer et gérer ce lien. Le lien sera placé sur l'étage Archicad actuellement ouvert.

    Ce processus est décrit sous Placer lien.

Vérifiez les réglages d'importation du Module lié

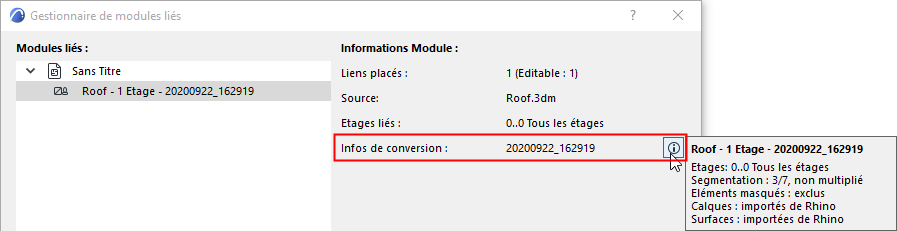

Chaque Module lié fondé Rhino peut posséder ses propres réglages d'importation. Pour voir les réglages (ou les Infos de conversion) de ce lien :

  1. Ouvrez le Gestionnaire de modules liés (Fichier > Contenu externe > Gestionnaire de modules liés).
  2. Sélectionnez le Module fondé Rhino dans la liste des modules placés.
  3. A droite, cochez la section Infos de conversion pour voir les informations de ce module.
