Association de zones spatiales IFC

L'entité IfcSpatialZone est utilisée pour regrouper des espaces ou définir des zones spécifiques à des fins fonctionnelles, structurelles ou organisationnelles, telles que des zones thermiques, des zones d'éclairage ou des zones de chantier. Contrairement aux groupes de base, la zone IfcSpatialZone peut avoir sa propre forme 3D et son propre emplacement. (Voir la description sur : buildingsmart.org

Cette fonctionnalité est prise en charge par les flux de travail Archicad utilisant IFC4 et IFC4x3.

  1. Utilisez l'outil Forme ou Zone pour modéliser vos éléments spatiaux.
  2. Classifiez les éléments, par ex. « Zone spatiale ». (Créez une nouvelle classification si votre système n'en inclut pas.)

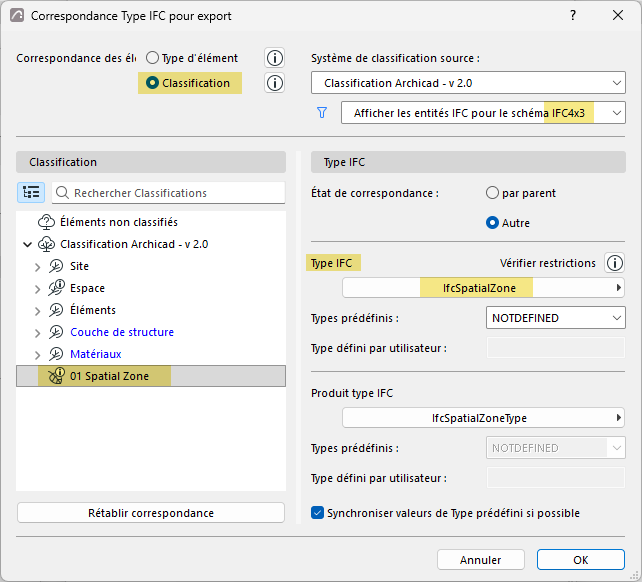

  3. Configurez votre traducteur pour l'export :
    • Utilisez le schéma IFC4 ou IFC4x3
    • Ouvrez correspondance des types et « Correspondance Type IFC pour export »
    • Mappez votre classification Zone spatiale avec le Type IFC = IfcSpatialZone

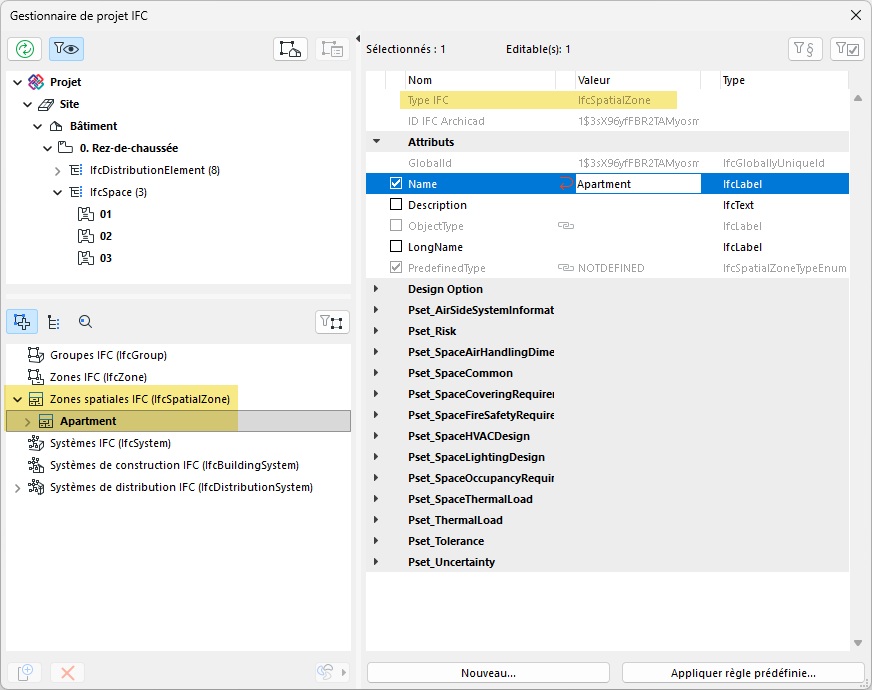

Dans le gestionnaire de projet IFC : les éléments mappés en tant qu'ifcSpatialZone apparaissent dans la liste des associations de zones spatiales IFC.

Dans cet exemple, une zone représentant l'ensemble de l'appartement est classifiée comme zone spatiale. Par conséquent, cette entité de zone apparaît comme une IfcSpatialZone.
Remarque : Contrairement aux autres types d'associations, vous ne pouvez pas créer de nouvel élément de liste zone spatiale dans le gestionnaire de projet IFC. Pour ajouter de tels éléments spatiaux, vous devez d'abord les modéliser (à l'aide de l'outil Zone ou Forme), puis les classifier comme IfcSpatialZone à l'aide de Correspondance des types.

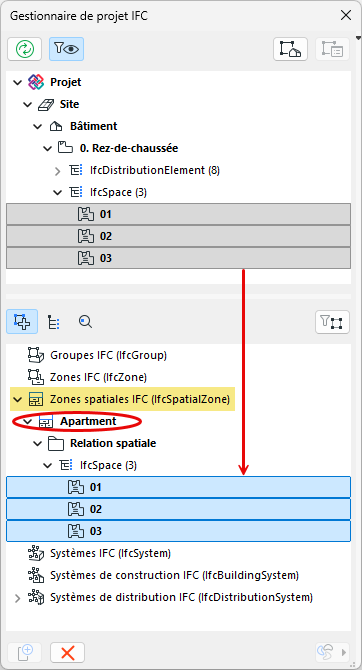

Vous pouvez maintenant affecter les zones standard, ou tout autre élément (par ex. des objets, des poteaux), à la zone spatiale nouvellement définie en les faisant glisser dans le dossier Relation spatiale.
