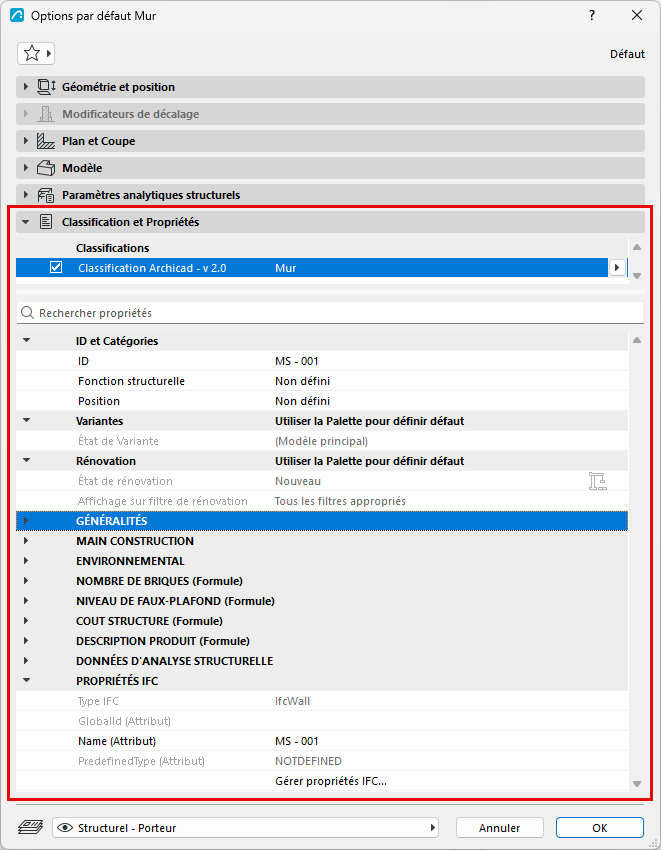

Volet Classifications et Propriétés
Classifications
Attribuez une classification à l'élément. Les classificiations disponibles dépendent du ou des systèmes de classification qui ont été chargés dans le projet.
Propriétés d'élément
Le reste du dialogue contient, par groupe, la liste des données de propriété ajoutées par l'utilisateur pour l'élément. Les types de propriétés et leurs valeurs par défaut sont définis dans le gestionnaire de propriétés.
Les principaux groupes de propriétés sont décrits ci-dessous. Pour une description détaillée, voir Propriétés et Systèmes de classification.

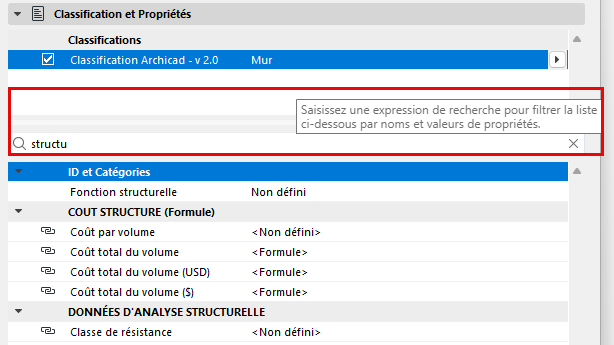

Si nécessaire, utilisez la barre de recherche : saisissez n'importe quel texte pour rechercher des propriétés ou des groupes actuellement affichés dans le dialogue.
La barre de recherche n'est pas visible s'il n'y a pas de propriétés consultables dans le dialogue courant.
IDs et catégories
- Identifiant : Tapez dans ce champ un numéro ID permettant d'identifier l'élément dans les Calculs.
Le contenu du champ ID sert à identifier et à grouper des éléments dans les vues de listes. Tous les caractères peuvent être utilisés, sans restriction.
Si un nombre est inclus dans les caractères de l'identifiant, Archicad ajoutera 1 à ce nombre pour tout nouvel élément dessiné, à condition d’avoir activé la case à cocher Associer nouvel ID à chaque nouvel élément dans le dialogue Options > Environnement de travail > Autres options. Chaque nouvel élément aura un ID unique.
Si un élément est dupliqué, les identifiants des duplicata seront identiques à celui de l’original.
Si vous collez des éléments dans votre projet, il se peut que vous obteniez plusieurs éléments avec le même identifiant. Archicad n’exclut pas cette situation. C’est à vous de définir des IDs différents pour chaque élément, si besoin est.
Il est possible de personnaliser les numéros ID soit avant la création d’éléments soit après sélection d’éléments existants, au moyen de la commande Gestionnaire des Identifiants dans le menu Documentation > Extras de liste.
Pour une description détaillée, voir Gestionnaire des Identifiants.
- Fonction structurelle : Vous pouvez également choisir de définir l'élément comme une partie “Elément porteur ” ou “Elément non porteur ” du bâtiment.
Si vous avez classifié des éléments de modèle comme “Eléments de structure”, alors vous pouvez utiliser l'option d'Affichage partiel des structures de “Ame des éléments porteurs seulement” pour afficher ces éléments uniquement.
Voir Affichage partiel des structures.
Si vous collaborez avec un partenaire qui utilise un programme de conception de structure et que vous exportez votre modèle Archicad au format IFC, la classification comme Fonction structurelle ajoute automatiquement la propriété “porteur” aux éléments structurels dans le fichier exporté.
- Position : Vous pouvez également choisir de définir l'élément comme une partie “Extérieure” ou “Intérieure” du bâtiment. Ceci peut faciliter la coordination avec les applications d'analyse énergétique.
Vous pouvez rechercher des éléments par leur classification de Position en utilisant le critère du dialogue Chercher & Sélectionner.
- Classification par DIN : Définissez cette valeur dans la section Classification et Propriétés des Options Forme. Disponible dans le dialogue Options Forme et avec l'extension Flachenberechnung (Liste de surfaces) seulement (utilisé premièrement dans les pays germanophones).
Variantes
Cette commande affiche l'état de variante actuel de l'élément sélectionné. Utilisez cette interface pour relier l'élément à une autre variante.
Contrôles de rénovation
Etat de rénovation : Ce contrôle n'est disponible que pour les éléments sélectionnés. (Dans les réglages par défaut, la remarque “Utiliser palette pour définir défaut” indique que la palette Rénovation peut être utilisée pour définir un état de rénovation par défaut valable pour tous les éléments.)
Si un élément est sélectionné, utilisez ce menu déroulant afin d' y associer un état de rénovation : Existant, Nouveau, ou A démolir.
Afficher sur le filtre de rénovation : Pour les éléments sélectionnés, cette option est réglée par défaut pour “Tous les filtres appropriés”. Cela veut dire que cet élément sera affiché, masqué ou affiché avec un style de remplacement, en fonction de son état de rénovation et du filtre de rénovation appliqué. Vous pouvez toutefois restreindre l'affichage d'un élément de construction sélectionné à un seul filtre de rénovation donné : utilisez ce contrôle Afficher dans filtre de rénovation afin de choisir un filtre de rénovation, cet élément n'existera désormais que pour ce filtre de rénovation.
Pour une description détaillée, voir Rénovation.
Propriétés IFC
Cette partie de la boîte de dialogue affiche les propriétés IFC et les propriétés de type d'élément associées à l'élément Archicad sélectionné. L'association de ces propriétés et attributs vous aide à optimiser le modèle Archicad en vue d'un échange avec d'autres applications.
Pour des détails sur l'Interopérabilité en utilisant les IFC, voir Travailler avec IFC.
