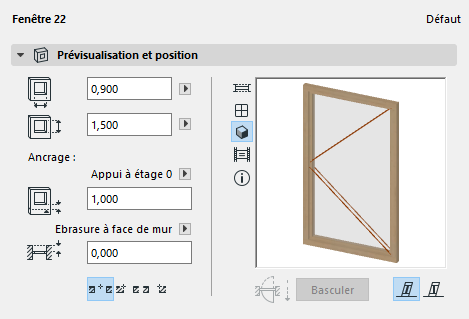

Volet Prévisualisation et position de Porte/Fenêtre

Utilisez les champs pour saisir les valeurs suivantes de la Porte/Fenêtre :

Largeur : Entrez ici la largeur de l'ouverture.

Hauteur : Entrez ici la hauteur de l'ouverture.

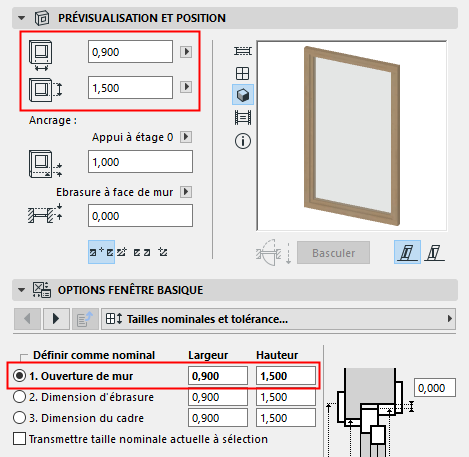

Remarque : Ces valeurs de Largeur/Hauteur correspondant aux valeurs de Taille nominale de la fenêtre, que vous pouvez également saisir dans le volet Taille nominale et Tolérance de l'interface graphique.

Valeur Appui ou Linteau : Saisissez la hauteur du seuil (de l'appui) ou du linteau de la porte ou de la fenêtre à partir du point de référence choisi.

Définissez le point de référence pour l'appui ou le linteau dans le menu déroulant qui se trouve au-dessus du champ de saisie :

Voir aussi Hauteurs d'appui ou de linteau.

Ebrasure : Saisissez ici la profondeur de l'ébrasure de la Porte/Fenêtre, s'il y en a une.

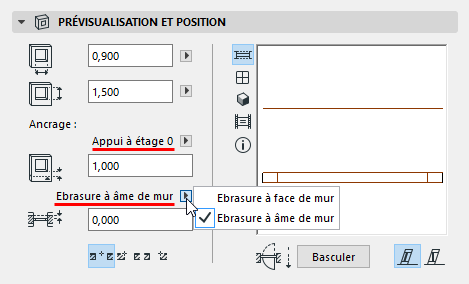

Ancrez l'ébrasure soit à la face du mur, soit à l'âme du mur (la couche d'âme la plus proche, s'il y en a plusieurs). Ceci a de l'importance en cas d'utilisation d'un mur composite.

Voir aussi Ancrage de l'ébrasure.

Remarque : La valeur de l'Ebrasure dans le volet Prévisualisation et position est la même que la valeur de Profondeur ébrasure de l'onglet Ebrasure dans le volet Options personnalisées du dialogue Options Porte/Fenêtre.

Zone de prévisualisation

Voir aussi Options d'aperçu.

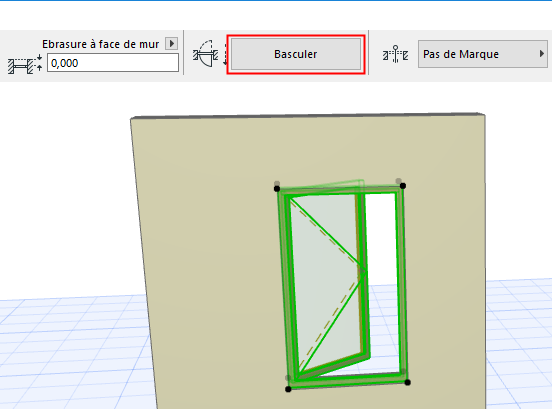

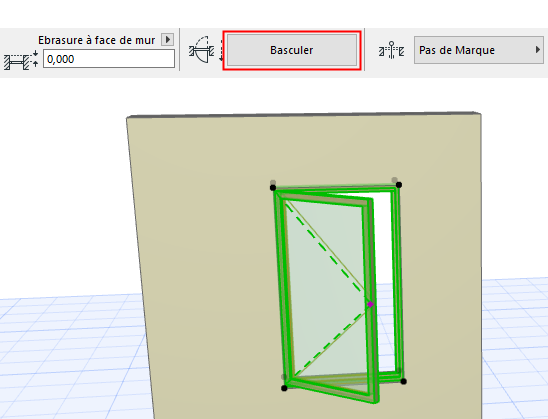

Le bouton Basculer fait basculer la direction d'ouverture de la porte ou fenêtre sélectionnée de l'autre côté tout en maintenant en place son cadre. (Ce bouton est également disponible dans la Zone Informations).

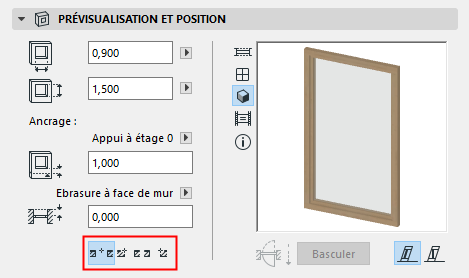

Point d'ancrage : Ce contrôle affecte la méthode utilisée pour placer une nouvelle fenêtre ou porte. Choisissez centre ou tableau comme option géométrique préférée pour placer la Porte/Fenêtre.

Même après avoir commencé le placement de l'ouverture dans un mur, vous pouvez changer d'option géométrique (utilisez le contrôle de Point d'ancrage dans la Zone Informations ou son raccourci clavier).

Voir aussi Placement des Portes et des Fenêtres.

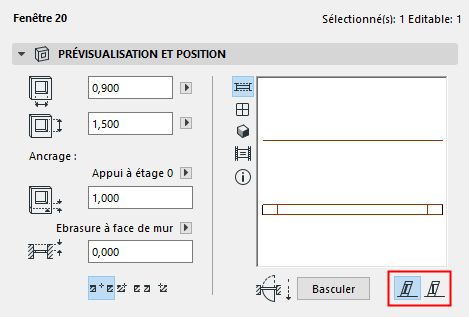

Plan d'ouverture : Ce contrôle n'a pas d'effet si la porte/fenêtre a été placée dans un mur incliné.

Associé à Mur : Le plan de la porte/fenêtre suivra le plan du mur.
Vertical : La porte/fenêtre sera placée verticalement, quel que soit l'angle du plan du mur dans lequel elle a été implantée.
Pour une description détaillée, voir Définir le plan de la Porte/Fenêtre dans un mur incliné ou complexe.
