Texte de Cotation

Pour ouvrir le dialogue Options Texte de cotation, vous devez d'abord sélectionner le texte de cotation (et non la ligne de cote entière).

Sélectionner un texte de cotation

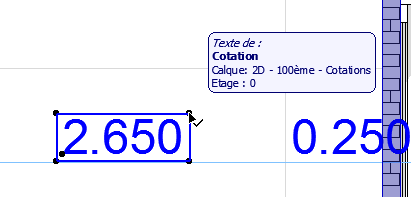

Pour sélectionner un texte de cotation, procédez de l'une de ces manières :

  • Utilisez le curseur Sélection rapide
  • Cliquez à un angle du texte avec le curseur Marque avec flèche

    Remarque : Pour sélectionner un texte de Surface de hachure, assurez-vous d'avoir activé les Poignées de bloc de texte dans Vue > Options affichage écran.

Ouvrir le dialogue Options Texte de cotation

Sélectionnez le texte de cotation (voir ci-dessus), et procédez de l'une de ces manières :

  • cliquez sur l'icône Texte dans la Zone Informations
  • faites un double clic sur l'icône de l'outil Cotation dans la Boîte à outils
  • Ctrl+A
  • Utiliser Edition > Options Texte de cotation (disponible lorsqu'un texte de cotation est sélectionné)

Volet contenu texte

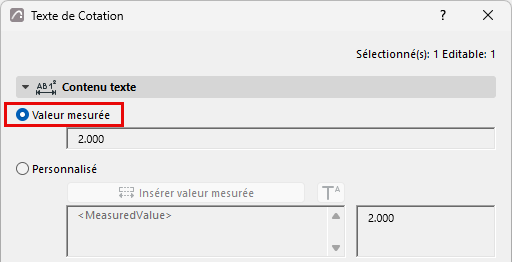

Valeur mesurée (Texte de cotation)

Affiche la valeur mesurée de la cotation sélectionnée.

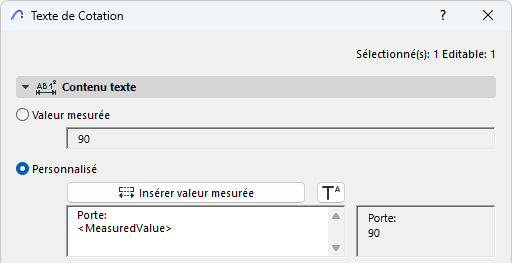

Contenu de texte personnalisé

"Personnalisé" offre davantage d'options via le Texte automatique pour choisir différents niveaux mesurés et niveaux de référence.

Vous pouvez également ajouter un texte personnalisé et un exposant et formater du texte sur plusieurs lignes.

Insérer Valeur mesurée (Texte de cotation)

Cliquez pour insérer la valeur mesurée de la cotation dans le champ de texte multiligne.

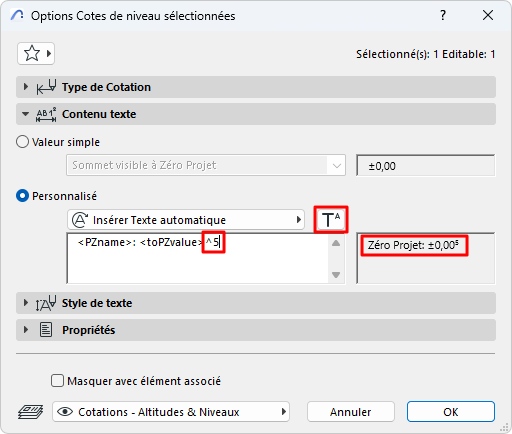

Ajouter texte en tant qu'exposant au texte de cotation

Cliquez sur Insérer un symbole en exposant, puis ajoutez votre texte en exposant. (Le symbole est représenté dans la le dialogue par un caret.)

Pour continuer le texte en police normale, cliquez à nouveau sur Insérer exposant.


Remarque : Si pour votre cotation inclut déjà un texte en exposant - parce que vous utilisez la grande précision définie dans Options > Préférences du projet > Cotations - ajoutez un espace avant d’insérer le symbole d’exposant. Sinon, c'est l'accent circonflexe lui-même qui apparaîtra dans le texte de cotation.

Définissez l'unité de cotation dans Options > Préférences Projet > Cotations...).

Voir Préférences de Cotation.

Copier-Coller Texte de cotation

Seuls les articles de texte simples peuvent être copiés : les textes en exposant ne seront pas copiés.

  1. Sélectionnez le texte de cotation seulement (et non la ligne de cote)
  2. Choisissez la commande Copier (Edition > Copier ou Ctrl/Cmd + C)
  3. Collez le texte de cotation (Edition > Coller ou Ctrl/Cmd + V) - par exemple dans un bloc de texte ou sur une mise en page.
