Ajouter une ligne de brisure d'angle

Pour ajouter un symbole de brisure en L à un dessin de détail :

  1. Double-cliquez sur l'outil Éléments de détail.

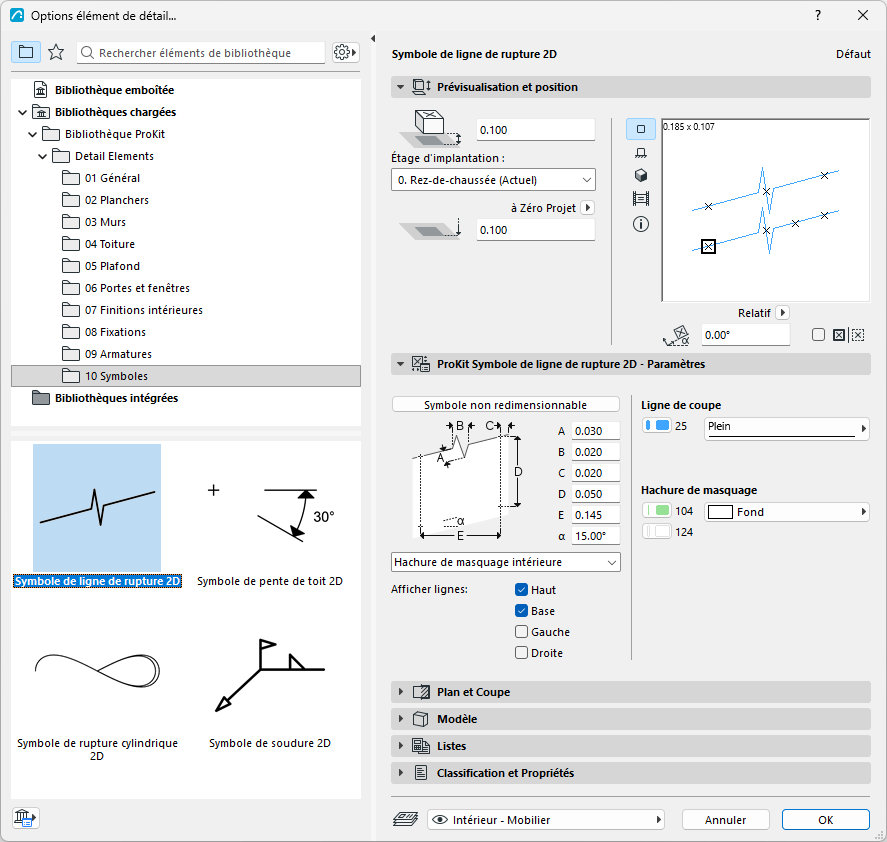

  2. Dans Options Éléments de détail, sélectionnez Symbole Ligne de brisure 2D dans le dossier 10 Symboles

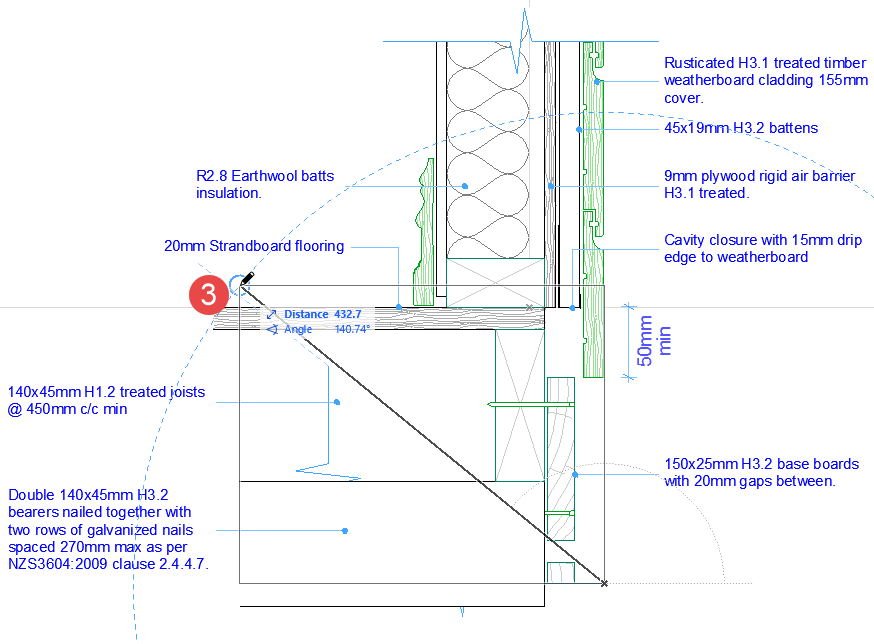

  3. À l'aide de l'option de géométrie Diagonale de la Zone Informations, étirez le symbole de brisure sur le dessin.

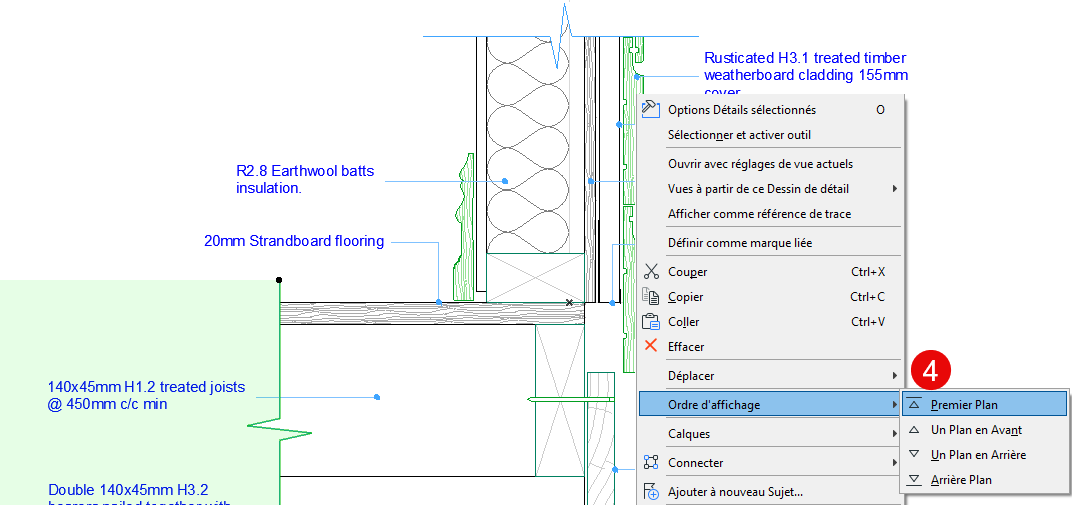

  4. Placez le symbole de ligne de brisure devant les éléments de dessin (mais derrière les étiquettes).

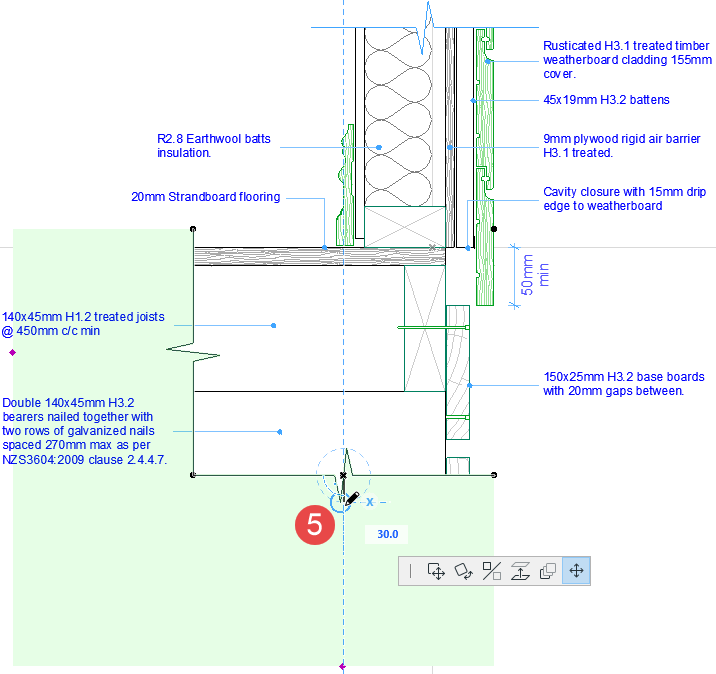

  5. Ajustez l'étendue de la hachure de masquage.
