Ajouter des clous à un dessin de détail

Dans cet exemple, un détail a été dessiné. Pour terminer, il nous suffit d'indiquer l'emplacement des clous autour des liteaux de bois et de l'angle du caisson.

  1. Double-cliquez sur l'outil Éléments de détail

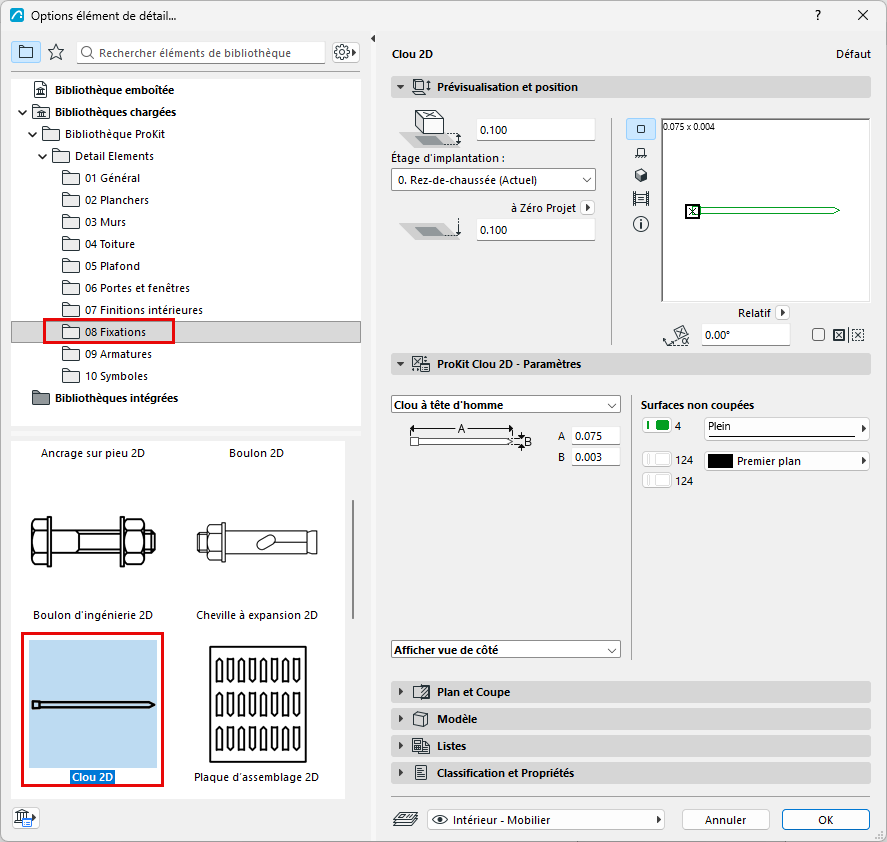

  2. Dans Options Éléments de détail, sélectionnez Clou 2D dans le dossier 08 Fixations

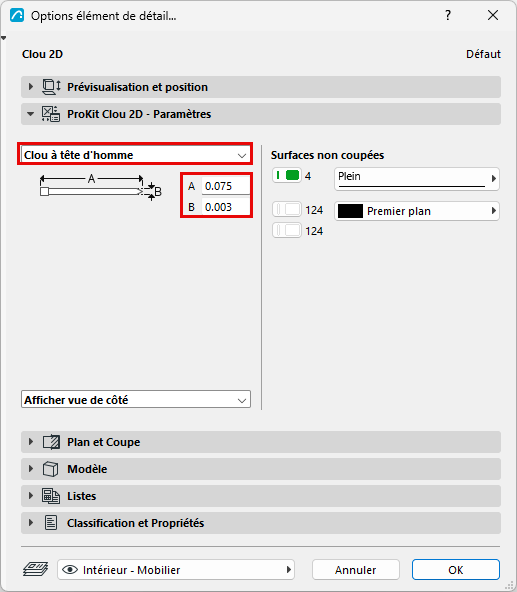

  3. Sur la page Clou 2D - Options, choisissez le type Clou à tête homme.
  4. Définissez les dimensions du clou, puis cliquez sur OK.

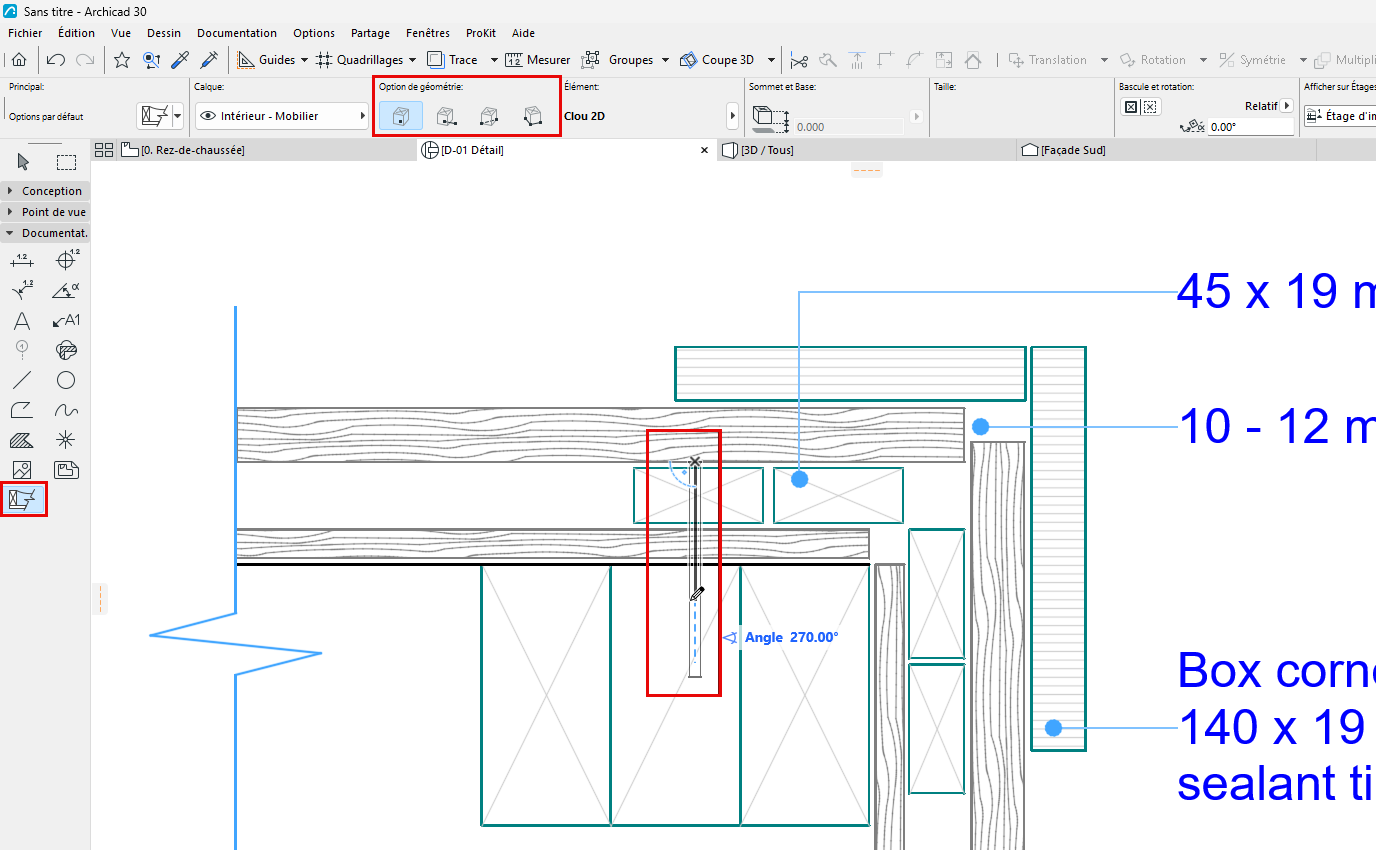

  5. Placez l'élément clou sur le dessin en le faisant pivoter dans le bon alignement lors du placement.

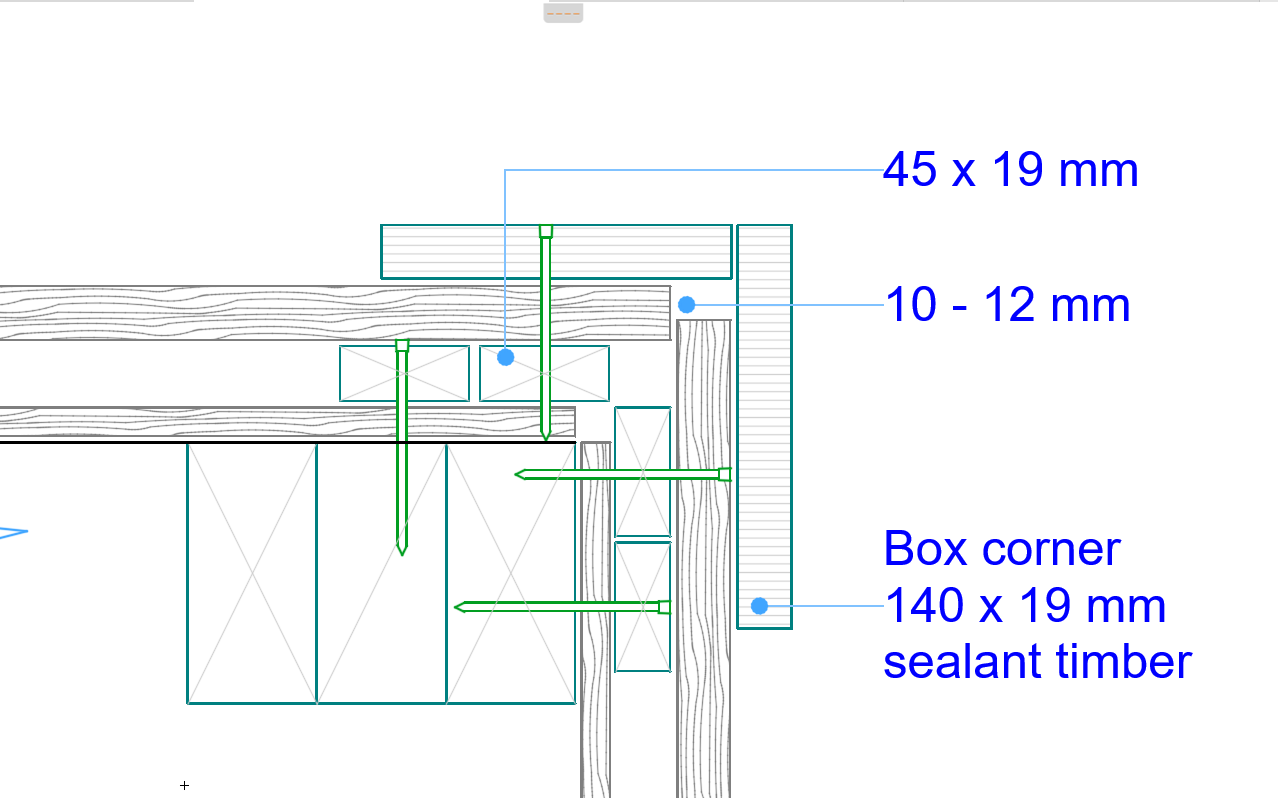

  6. Placez des clous supplémentaires selon les besoins.
