Linien

Linien sind Attribute, definiert unter Optionen > Element-Attribute > Linien.

Linientypen werden den Elementen in ihren Einstellungsdialogen zugewiesen.

Zur Definition, wie eine Stütze in einem 2D-Fenster angezeigt werden soll, könnten Sie beispielsweise verschiedene Linien für die Kernkontur, für die Ummantelung und für das Kreuzsymbol verwenden.

Linientypen bearbeiten und verwalten

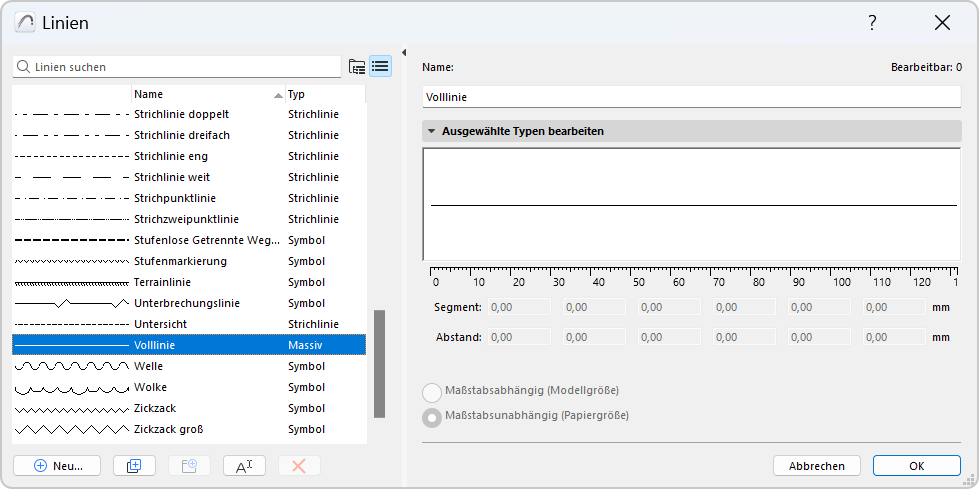

Verwenden Sie das Dialogfenster Linien (Optionen > Element-Attribute > Linien), wenn Sie die Standardlinien (Punktlinie, Strichlinie etc.) ändern oder individuelle Linien definieren wollen.

Allgemeine Informationen finden Sie unter Verwendung der Attribute-Dialoge.



Wählen Sie einen Linientyp auf der linken Seite des Dialogs aus, um seine Parameter auf der rechten Seite zu bearbeiten.

Anmerkung: Volllinien sind nicht bearbeitbar.

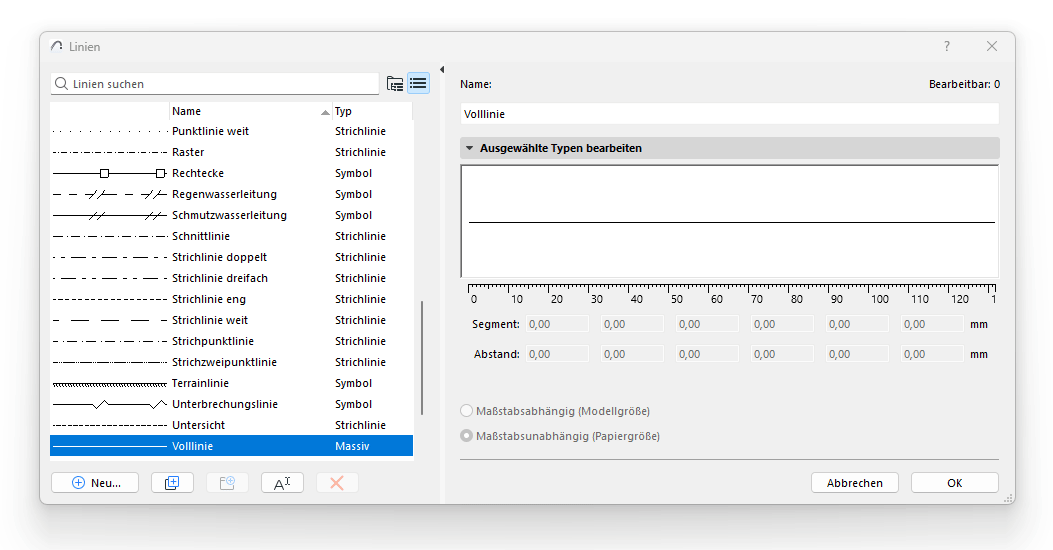

Neuen Linientyp erstellen

  1. Klicken Sie auf Neu.
  2. Wählen Sie einen Linientyp:


Stellen Sie die Linienparameter wie hier beschrieben ein:

Linientyp bearbeiten (Gestrichelt)

Linientyp bearbeiten (Symbol)

Linienstärke

Haarlinie (Standard)

Standardmäßig werden alle Linien als Haarlinien angezeigt, d. h. ein Pixel breit.

  • Sie können auch Dicke Schnittkanten (Ansicht > Bildschirmdarstellungs-Optionen) wählen; dadurch werden alle Konturlinien von geschnittenen Bauteilen fett angezeigt (zwei Pixel breit, unabhängig von der eigentlichen Strichstärke der Linie). Alle anderen Linien sind Haarlinien.

Echte Linienstärke

Aktivieren der Echten Linienstärke in Ansicht > Bildschirmdarstellungs-Optionen. Die Strichstärke jeder Linie wird je nach dem im Dialogfeld Stifte & Farben festgelegten Wert für die Strichstärke angezeigt.

Maßstab der Linie

Das Erscheinungsbild von Linien auf dem Bildschirm, Drucker oder Plotter wird von den folgenden Optionen beeinflusst:

  • Maßstäblich (Modellgröße): Darstellung des Linientyps bei jeder Ausgabe mit dem selben Maßstab wie das Modell.
    Anmerkung: Verändern Sie einen maßstäblichen Linientyp möglichst nicht, wenn der Projektmaßstab von dem des Linientyps abweicht: Er wird sonst verzerrt dargestellt.
  • Maßstabsunabhängig (Papiergröße): Darstellung des Linientyps bei Plot- oder Druckausgabe in der definierten Größe, unabhängig vom Ausgabemaßstab.
