Schraffurkategorien

Die drei Schraffurkategorien: Zeichnungs-, Deck- oder Schnittschraffur.

Schraffurkategorien werden verwendet:

  • um festzulegen, welche Schraffuren in den jeweiligen Schraffurauswahl-Menüs verfügbar sind
  • zum Auswählen und Erstellen von Freihandschraffuren mit dem Schraffur-Werkzeug
  • zum Anwenden grafischer Überschreibungsregeln auf bestimmte Schraffurkategorien
  • in Kriterien (z. B. Suchen und aktivieren oder Interaktive Auswertungen)
  • beim Umgang mit exportierten Schnittschraffuren (beim DXF-Export)

Stellen Sie die Verfügbarkeit der Schraffuren nach Kategorie ein (Zeichnungsschraffur, Deckschraffur, Schnittschraffur)

Verwenden Sie die Verfügbarkeits-Optionen des Schraffuren-Dialogfensters, um für eine Schraffur eine oder mehrere Kategorien zu definieren.

Nicht alle Projektschraffuren stehen in jedem Popup-Menü zur Verfügung. Die Schraffurauswahl-Menüs in Dialogfenstern des Interface enthalten nur die Schraffuren einer in diesem Kontext sinnvollen Schraffurkategorie.

  1. Öffnen Sie das Dialogfenster Optionen > Elementattribute > Schraffuren.
  2. Wählen Sie die Schraffur(en), die bearbeitet werden soll(en).

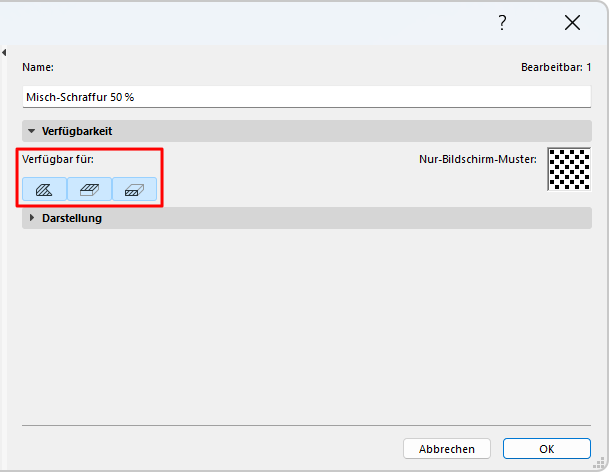

  3. Aktivieren Sie eines oder mehrere der Symbole Verfügbar für, um die Schraffurkategorie zu definieren: Zeichnungsschraffur, Schnittschraffur und/oder Deckschraffur.


Zeichnungsschraffuren

Zeichnungsschraffuren werden händisch mit dem Schraffurwerkzeug gezeichnet.

  • Schraffuren der Kategorie „Zeichnungsschraffur“ sind im Dialogfenster „Schraffuren“ verfügbar.

Deckschraffuren

Schraffuren der Kategorie „Deckschraffur“ sind verfügbar

  • in den Werkzeug-Einstellungen von Elementen, die eine Deckschraffur haben können
  • im Teilfenster Deckschraffur-Vordergrund des Materialoberflächen-Dialogfensters
  • im Teilfenster Überschreibungsstil des Grafische-Überschreibungen-Dialogfensters

Schnittschraffuren

Schraffuren der Kategorie „Schnittschraffur“ sind verfügbar

  • im Dialogfenster Baustoffe
  • in den Einstellungen von GDL-Elementen (die Schnittschraffuren verwenden)
  • im Teilfenster Überschreibungsstil des Grafische-Überschreibungen-Dialogfensters

    Anmerkung:

    • Als „Schnittschraffur“ definierte Schraffurelemente können bei der DXF/DWG-Umwandlung optional auf einer eigenen Ebene platziert werden. Siehe Eigene Layer.
    • Bildschraffuren können nicht als Schnittschraffuren verwendet werden.

Baustoff-basierte Schraffuren und flächenbasierte Schraffuren

Für das freihändige Erstellen einer Schraffur bietet das Schraffur-Werkzeug jetzt eine zusätzliche Schraffurkategorie, um Schraffuren zu verwenden, die auf einem Oberflächenmaterial basieren (seiner Deckschraffur, Farbe oder Bildtextur).

Siehe Zeichnen einer 2D-Schraffur.
