Zuweisen mehrschichtiger Strukturen zu Wand, Decke, Dach oder Schale

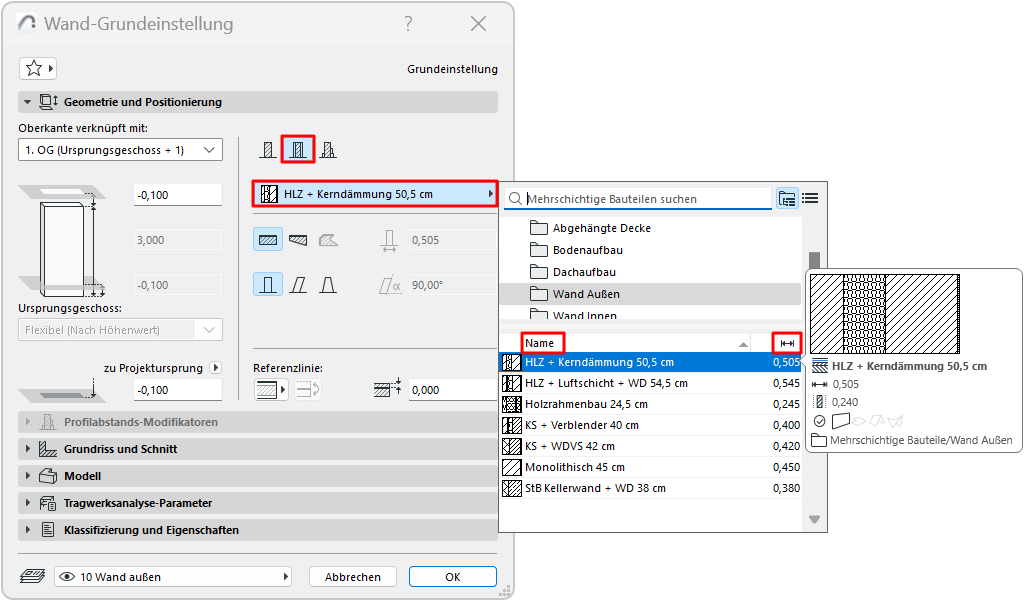

  1. Öffnen Sie die Element-Einstellungen (Wand, Decke, Dach oder Schale).
  2. Klicken Sie im Geometrie- und Positionierungs-Teilfenster auf das Symbol „Mehrschicht“.
  3. Verwenden Sie das Popup-Menü zur Auswahl eines mehrschichtigen Aufbaus.

    Anmerkung: Dieses Popup-Fenster listet mehrschichtige Bauteile auf, die als „Verfügbar für“ den jeweiligen Elementtyp definiert sind: siehe „Verfügbar für“ - Definition der Mehrschicht-Verfügbarkeit
  4. Das mehrschichtige Bauteil wird auf das aktuell ausgewählte Element angewendet.
    Anmerkung: Die Darstellung mehrschichtiger Bauteile wird durch die Strukturdarstellung des jeweiligen Modellfensters bestimmt.
