Streckungs-Modifikatoren

Diese Bedienelemente befinden sich im Profil-Manager (Optionen > Element-Attribute > Profile).

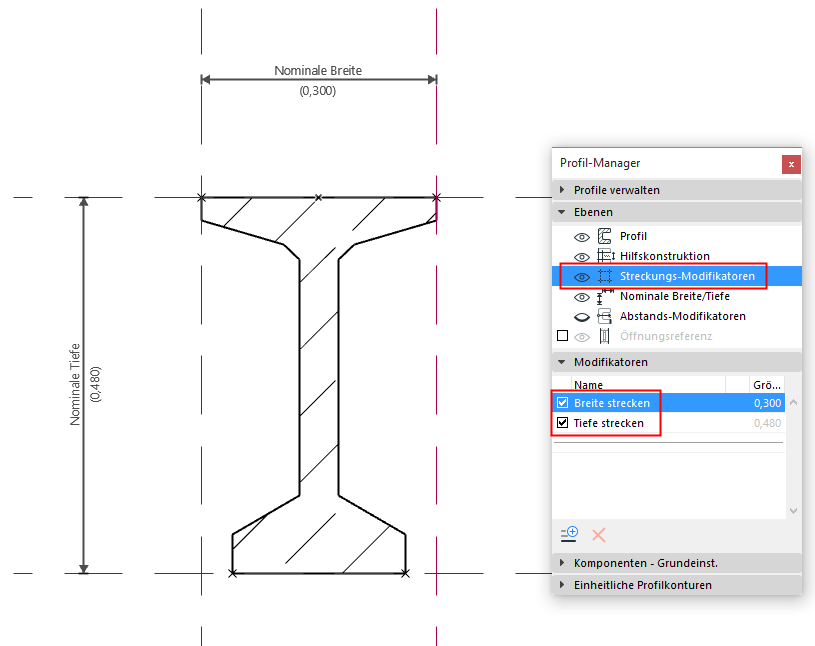

Aktivieren Sie im Modifikatoren-Teilfenster die Breiten-Streckung und/oder die Höhen-Streckung. Dadurch können Sie den Querschnitt des platzierten Profilelements skalieren (Breite/Höhe vergrößern oder verkleinern).

  • Zum Anzeigen/Ausblenden der Streckungslinien im Profileditor verwenden Sie die Einstellungen im Ebenen-Teilfenster. In diesem Bild sind sie gelb hervorgehoben.
  • Die Streckungs-Modifikatoren markieren den Bereich der Geometrie, der skaliert wird.
  • Für eine Wand ihre Höhe oder Dicke
  • für einen Träger seine Höhe oder Breite
  • für eine Stütze, ihre Querschnitt-Höhe oder -Breite

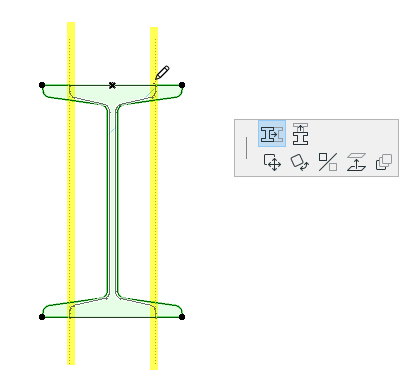

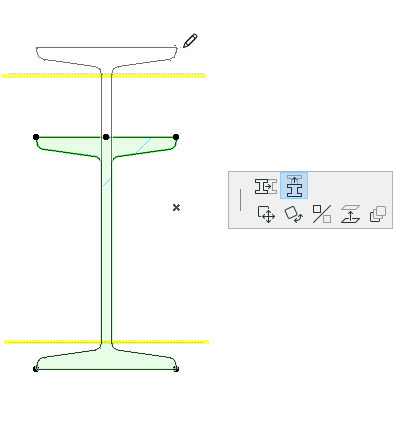

Wenn Sie das platzierte Element grafisch in eine der Richtungen strecken, erscheinen die Streckungs-Modifikatoren im Modellfenster als Vorschau.

StretchWidth.png   StretchDepth.png

Streckung-Vorschau am gestreckten Teil des platzierten Profils

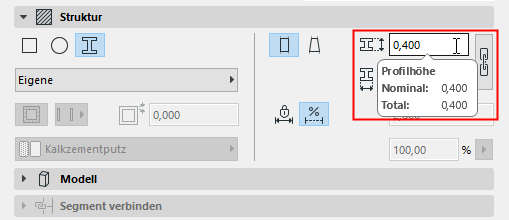

Die Elementeinstellungen zeigen die Streckung in ihren Höhen/Breiten-Parameterwerten (bewegen Sie den Mauscursor darauf, um die Nominal- und Gesamtwerte anzuzeigen):



Siehe auch Nominale Breite/Höhe.

Anmerkung: Streckungs-Modifikatoren unterstützen nur profilierte Wände, Träger und Stützen.
