Am Raster einrasten

Die Rasterfang-Funktion ist bei der präzisen grafischen Ausrichtung von Elementen behilflich, auch bei niedrigem Zoom-Faktor. Wenn der Rasterfang aktiv ist, rastet der Cursor immer an den Knoten des Konstruktionsrasters oder des Fangrasters ein.

Rasterfang aktivieren

Führen Sie nun eine der folgenden Aktionen aus:

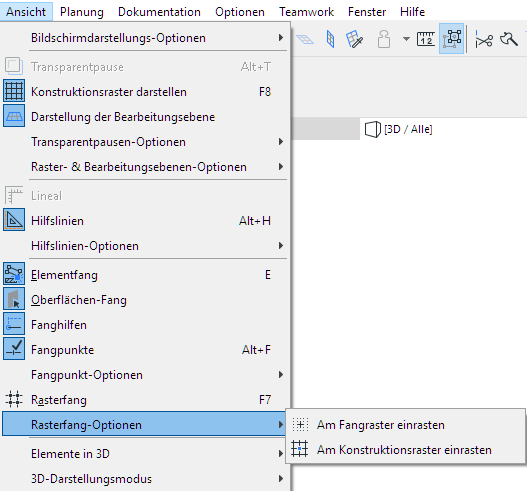

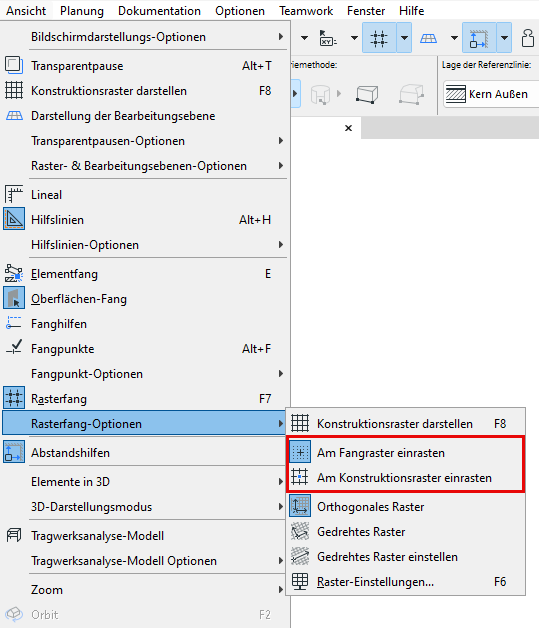

  • Unter Ansicht > Rasterfang-Optionen: Wählen Sie Am Fangraster einrasten oder Am Konstruktionsraster einrasten.

  • Verwenden Sie entweder den Befehl Am Fangraster einrasten oder Am Konstruktionsraster einrasten im Rastermenü der Standard-Symbolleiste (falls verfügbar).

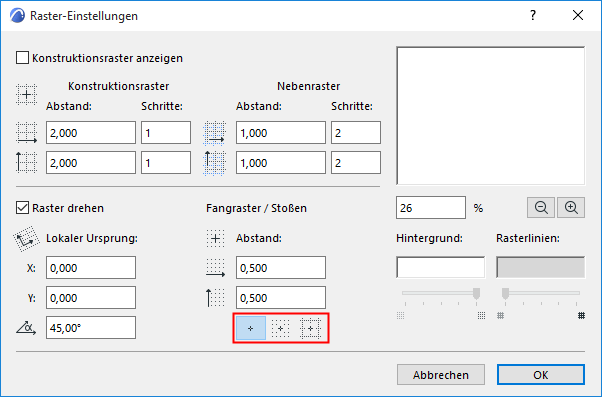

  • Wählen Sie eine der drei Schaltflächen unter Ansicht > Optionen Raster & Bearbeitungsebene > Raster-Einstellungen aus.

    • Kein Fangen
    • Am Fangraster einrasten
    • Am Konstruktionsraster einrasten

      Verwenden Sie das Tastaturkürzel Umschalt+S, um zwischen diesen drei Optionen zu wechseln.

  • Verwenden Sie den Menübefehl Ansicht > Rasterfang. Die Fangfunktion arbeitet mit dem zuletzt verwendeten Rastertyp, entweder Konstruktionsraster oder Fangraster. (Tastaturkürzel: Alt+S)

Rasterfang deaktivieren

Führen Sie nun eine der folgenden Aktionen aus:

  • Verwenden Sie das Tastaturkürzel F7.
  • Verwenden Sie den Menübefehl Ansicht > Rasterfang (deaktivieren Sie die Umschaltung)
