Darstellung der Bearbeitungsebene

Die Bearbeitungsebene ist im 3D-Fenster standardmäßig sichtbar. Um sie auszublenden, verwenden Sie den Umschalter unter Ansicht > Darstellung der Bearbeitungsebene.

Anmerkung: Unabhängig von der generellen Sichtbarkeit wird die Bearbeitungsebene bei Bedarf vorübergehend angezeigt. Beispielsweise nachdem Sie eine Ebene für die linienbezogene Schaleneingabe ausgewählt haben.

Bearbeitungsebene nur bei der Eingabe anzeigen

  1. Gehen Sie bitte in dieOptionen > Arbeitsumgebung > Bildschirm-Optionen.
  2. Aktivieren Sie im Dialogfenster Bearbeitungsebene nur bei der Eingabe anzeigen.

Wenn Sie dieses Kästchen markieren, erscheint die Bearbeitungsebene nur während der Zeit, in der Sie aktiv eine Bearbeitung im 3D-Fenster vornehmen (sofern die Option “Darstellung der Bearbeitungsebene” aktiv ist.) Wenn Sie mit dem Arbeitsschritt fertig sind, wird die Bearbeitungsebene wieder ausgeblendet.

3D-Bearbeitungsebene: Farbe und Raster

Die 3D-Bearbeitungsebene hat ein Rastersystem, das dem im Grundriss ähnelt. Es zeigt die X-Y-Ebene.

  1. Aktivieren Sie das 3D-Fenster.

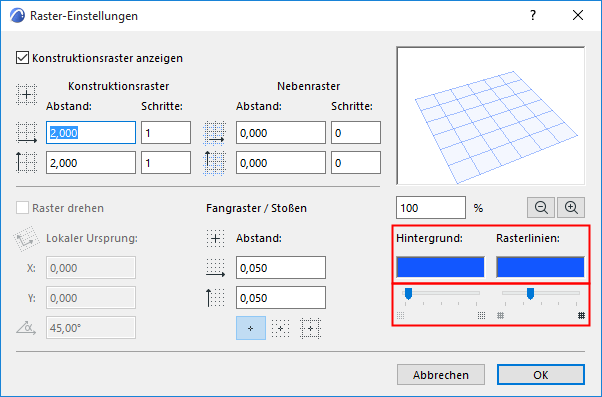

  2. Wechseln Sie zum Dialogfenster Ansicht > Raster- & Bearbeitungsebenen-Optionen > Raster-Einstellungen, um Ihre Raster- und Farbeinstellungen einzurichten.
