Fassade im 3D-Fenster erstellen
Geben Sie die Fassade mit den üblichen Methoden für ein Konstruktionswerkzeug ein.

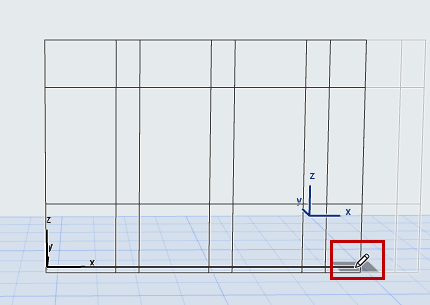

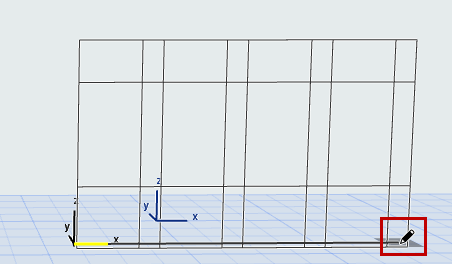

Anmerkung: Wenn Sie ein Schema mit fester Rastergröße verwenden, zeigen die Vorschau und der Stift/Fangpunkt an, wo das nächste Mustersegment zu Ende ist.
Im 3D-Fenster ist die Standard-Bearbeitungsebene der Fassade die gleiche wie die aktuelle 3D-Bearbeitungsebene.
Um andere Bearbeitungsebenen zu definieren, siehe Fassaden-Eingabeebene im 3D-Fenster.
Polylinien-Methode
- Wählen Sie, während das Fassaden-Werkzeug ausgewählt ist, die Geometriemethode Polylinie Einzeln und die Standard-Bearbeitungsebene im Infofenster aus.
- Klicken Sie, um das Zeichnen der Fassaden-Referenzlinie zu beginnen.
In unserem Beispiel:

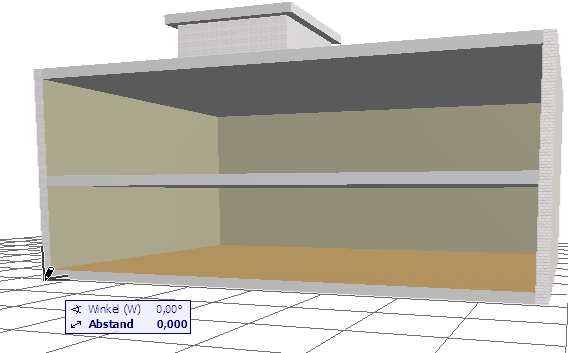

- Klicken Sie an den zwei vorderen Ecken des Gebäudes, um die Länge der Referenzlinie zu bestimmen.

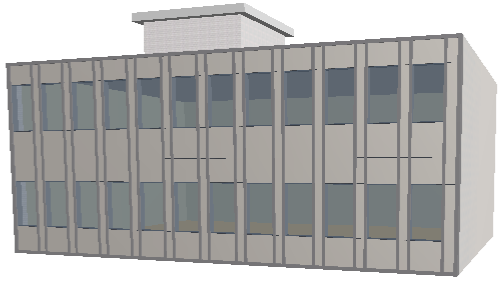

Sehen Sie sich das Ergebnis an.
Begrenzungsrahmen-Methode
- Wählen Sie, während das Fassaden-Werkzeug ausgewählt ist, die Geometriemethode Begrenzungsrahmen und daneben die Methode Intelligente Eingabeebene im Infofenster aus.
- Definieren Sie diese Bearbeitungsebene durch eine Reihe von Klicks.
- Beginnen Sie mit dem Zeichnen der gewünschten Fassadenbegrenzung. Klicken Sie für jeden einzelnen Eckpunkt wie beim Zeichnen eines Polygons.
- Doppelklicken oder klicken Sie mit dem Hammer-Cursor, um das Polygon zu schließen.

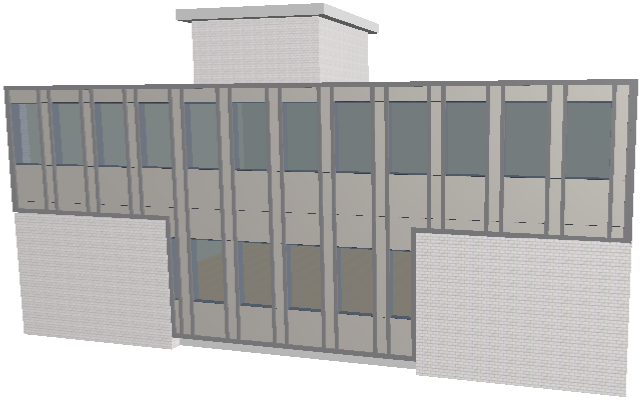

Sehen Sie sich das Ergebnis an.
