Fassaden-Zubehör

Ein Fassaden-Zubehör ist ein nicht tragendes optionales Bauteil - beispielsweise eine Sonnenblende, ein Dekorationselement oder ein Vordach -,das durch Profile mit der Fassade verbunden ist.

In Archicad können Zubehörkomponenten nur einzeln mit dem Zubehörwerkzeug im Fassaden-Bearbeitungsmodus platziert werden.

Sie können aber Zubehörkomponenten auch so einstellen, dass sie die Zubehöreinstellungen von der Systemebene aus den Fassaden-Einstellungen verwenden.

Beim Verschieben von Rasterlinien oder Profilen wird auch die Zubehörkomponente mit verschoben.

Neues Zubehör zur Fassade hinzufügen

  1. Öffnen Sie den Bearbeitungsmodus der Fassade im 3D-Fenster.
  2. Aktivieren Sie das Zubehör-Werkzeug.
  3. Verwenden Sie das Infofenster oder die Zubehör-Einstellungen zum Definieren des Zubehörtyps und der Klasse.

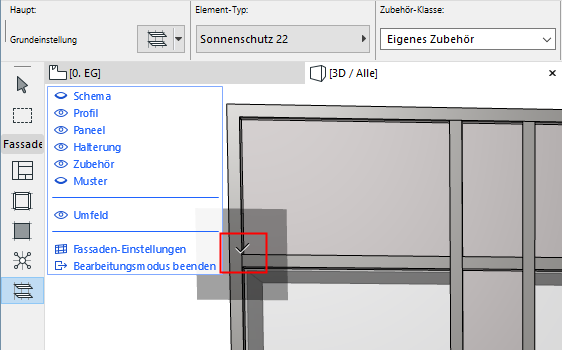

  4. Klicken Sie auf ein Profil oder einen Profil-Endpunkt - der Endpunkt, der Ihrer Klick-Position am nächsten liegt, ist der Ausgangspunkt der Zubehörkomponente.

  5. Ziehen Sie den Cursor und klicken Sie, um den Endpunkt zu definieren.
  6. Klicken Sie mit dem Augen-Cursor, um seine Richtung festzulegen: außerhalb oder innerhalb der Fassade.


Individuelles Zubehör anpassen

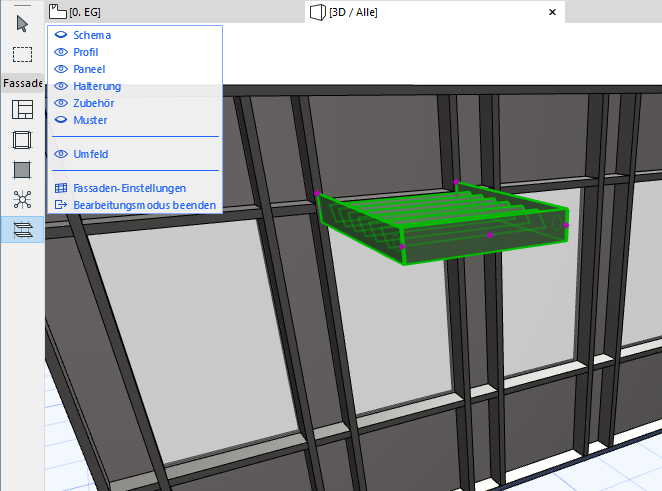

Wenn eine Zubehörkomponente im Bearbeitungsmodus ausgewählt wird, können Sie

  • die Zubehörauswahl-Einstellungen öffnen und verändern
  • die Zubehörkomponente auf ein anderes Profil ziehen (nur 3D-Bearbeitungmodus)
  • das Zubehör an die gegenüberliegenden Seite der Fassade spiegeln (verwenden Sie die Schaltfläche Spiegeln in den Zubehörwerkzeug-Einstellungen oder im Infofenster).
  • die Zubehörkomponente löschen

Stellen Sie die Sichtbarkeit der Fassadenbestandteile so ein, dass es Ihre Arbeit erleichtert (zum Beispiel blenden Sie alle Elemente außer Zubehör, Profile und Schema aus).
