Kragarm-Treppenlauf und -Podest

Diese Einstellungen sind verfügbar, wenn Sie eine Kragarm Tragstruktur für den Treppenlauf und/oder das Podest auswählen.

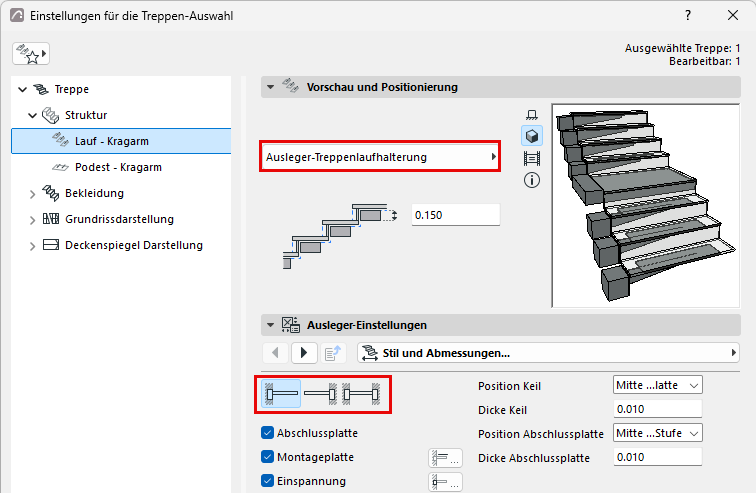

Wählen Sie einen Kragarmtyp.

Verwenden Sie das Paneel Kragarm-Einstellungen zum Konfigurieren des ausgewählten Kragarms:

  • Einstellen eines Kragarms auf der linken, rechten oder auf beiden Seiten der Treppe
  • Hinzufügen einer optionalen Trittstufenplatte


Verwenden Sie den Bearbeitungsmodus, um eine optionale Wandfixierung zum Treppenlauf oder zum Podest hinzuzufügen, wie nachfolgend dargestellt:

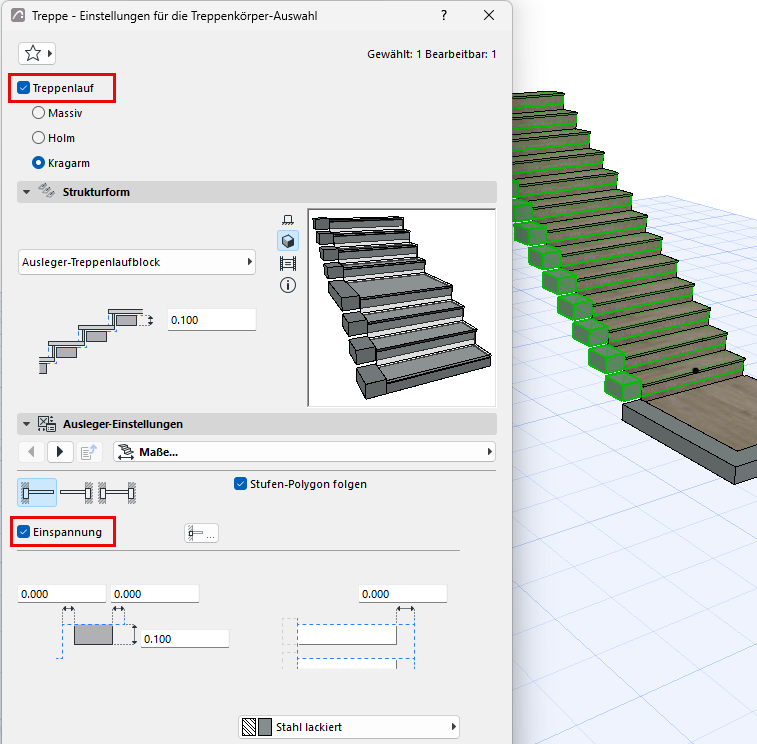

Abbildung 1. Wandfixierung zum Ausleger-Treppenlauf hinzufügen (Treppenlauf-Struktur im Bearbeitungsmodus auswählen und bearbeiten)

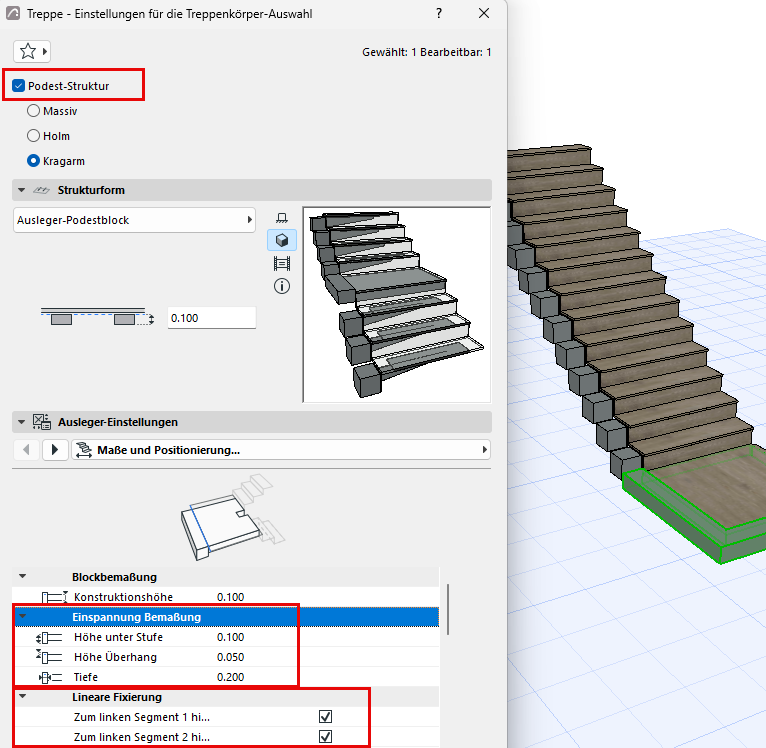

Abbildung 2. Lineare Fixierungen zu Auslegerpodest-Segmenten hinzufügen (Podest-Struktur im Bearbeitungsmodus auswählen und bearbeiten)

Komponenten als Kern/Bekleidung/Andere definieren

Stellen Sie im Abschnitt Darstellung des Einstellungsdialogs die Komponenten als Kern/Bekleidung/Andere ein. (Um die Teile separat einzustellen, deaktivieren Sie die Checkbox „Einheitliche Komponententypen“.)

Die Definition der Komponenten-Typen auf diese Weise ermöglicht es Ihnen, deren Darstellung über die Strukturdarstellung zu steuern. Um beispielsweise die reine Rohbau-Konstruktion darzustellen, wählen Sie „Nur der Kern“ als Einstellung für die Strukturdarstellung des Ausschnitts. Dadurch werden Treppenkomponenten ausgeblendet, die als „Bekleidung“ oder „Andere“ definiert sind.

Die Strukturdarstellung von Treppenkomponenten wird in Ausschnitten unterstützt, die auf dem 3D-Modell basieren (z. B. Schnitten). In Grundrissen und Deckenplänen werden Treppen als Symbole dargestellt und sind von der Strukturdarstellung nicht betroffen.
Anmerkung: Legen Sie für Profil-Komponenten deren Typ im Profil-Manager fest.
