Treppen sind nicht assoziativ zu anderen 3D-Elementen. Zum Verbinden einer Treppe mit einer Decke oder einer Wand verwenden Sie Solid Element Operationen.
Sie können jedoch Treppen-Einstellungen (Treppenlauf) verwenden:
Zum Definieren der Anschlüsse von Treppentragstrukturen und
Zum Erstellen von Verbindungen zwischen Treppenläufen und Podesten. Sie können verschiedene Verbindungen in ein und derselben Treppe verwenden.

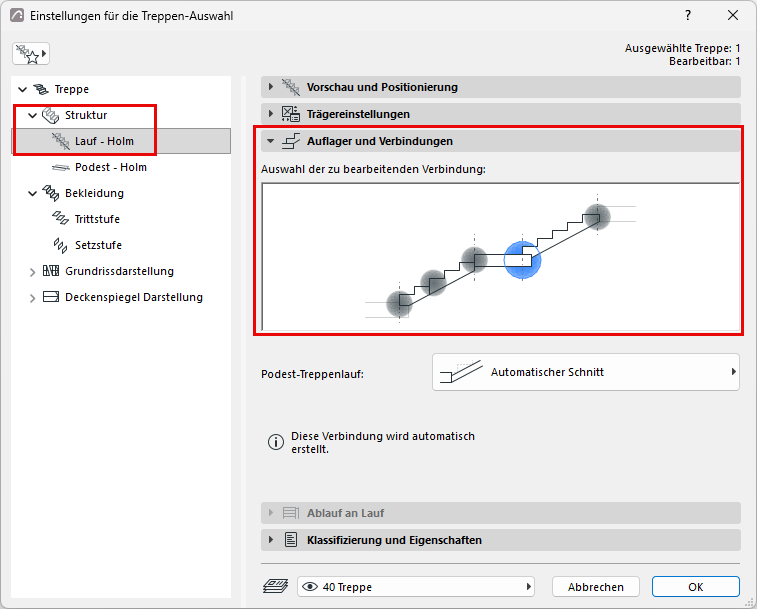

Zum Festlegen von Abschlüssen und Verbindungen für die Treppe wechseln Sie zur Einstellungsseite der Treppenläufe und dort zum Teilfenster Auflager und Verbindungen. Dieses Paneel steht im Bearbeitungsmodus in den Treppen-Einstellungen (Treppenlauf) und für einen aktivierten Treppenlauf zur Verfügung.
Alle Lauf- und Podest-Verbindungen und -abschlüsse der Treppe werden hier behandelt:
Treppenlauf-Beginn
Treppenlauf-Ende
Treppenlauf-Podest
Podest-Treppenlauf
Treppenlauf-Treppenlauf

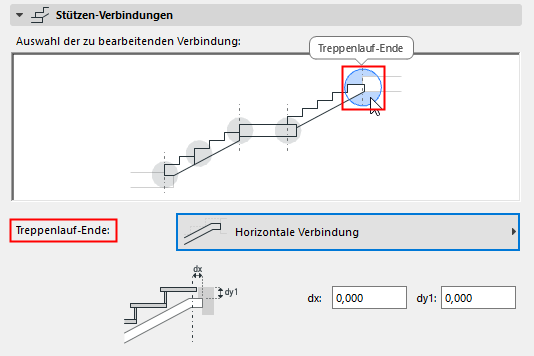

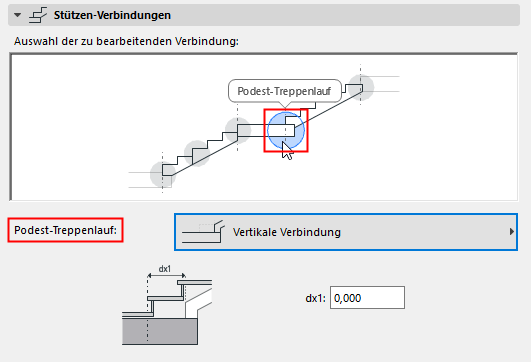

Zeigen Sie in der Vorschau auf die gewünschte Stelle und klicken Sie, um die zu bearbeitenden Verbindung bzw. das Ende auszuwählen.
Wählen Sie im Popup den gewünschten Verbindungstyp aus. Dies ist ein fixiertes Set von Optionen, die je nach der Struktur und der Verbindung bzw. dem Typ variieren.

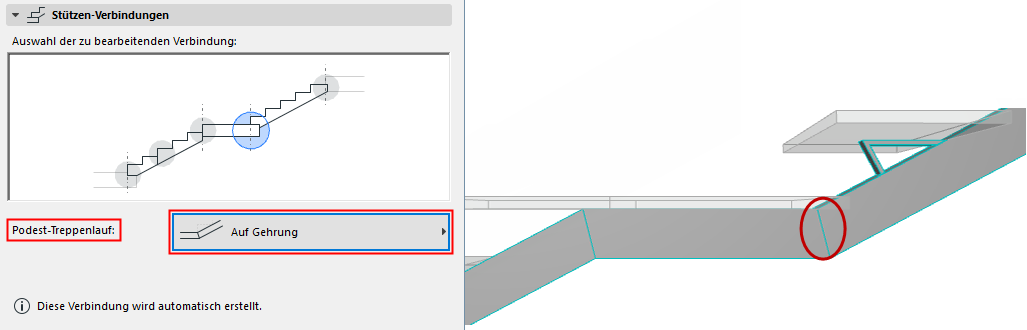

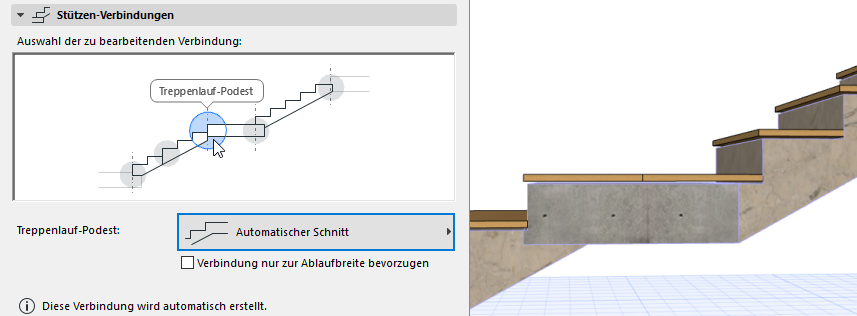

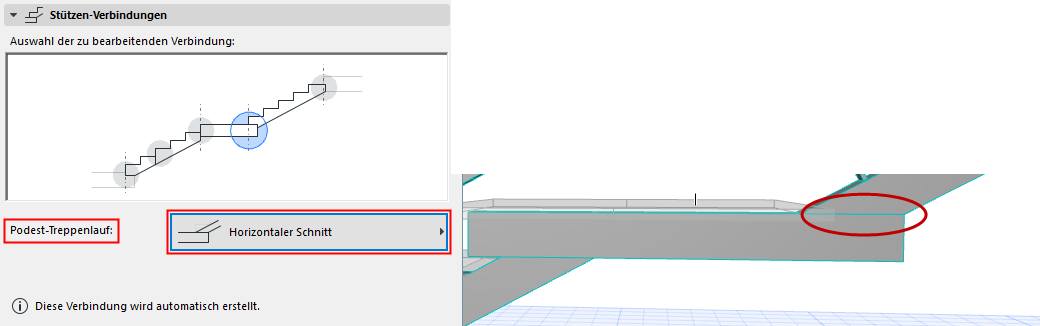

Die Automatik-Optionen erfordern keine zusätzlichen Einstellungen vonseiten des Nutzers.Abbildung 1. Podest-Treppenlauf Verbindung: Automatischer Schnitt

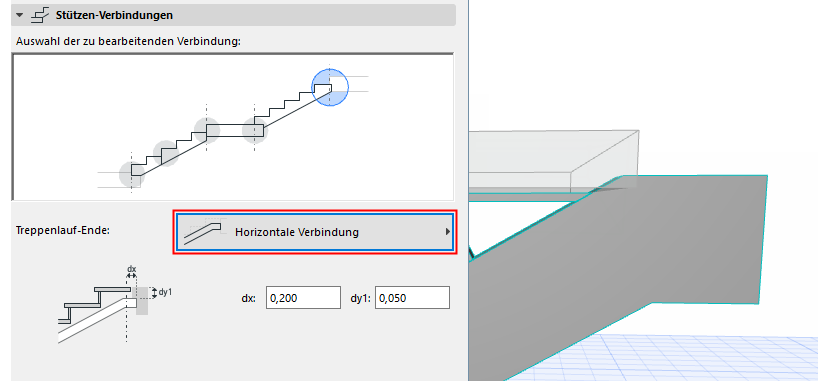

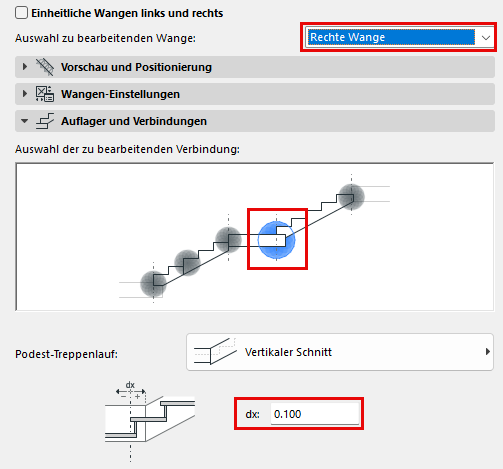

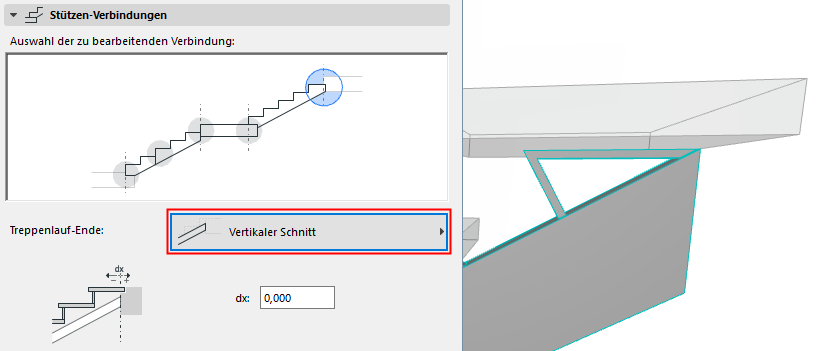

Treppenholmenden: Horizontal und vertikal
Abbildung 2. Einschichtiger Treppenlauf-Abschluss: Horizontal mit Lagerspitze

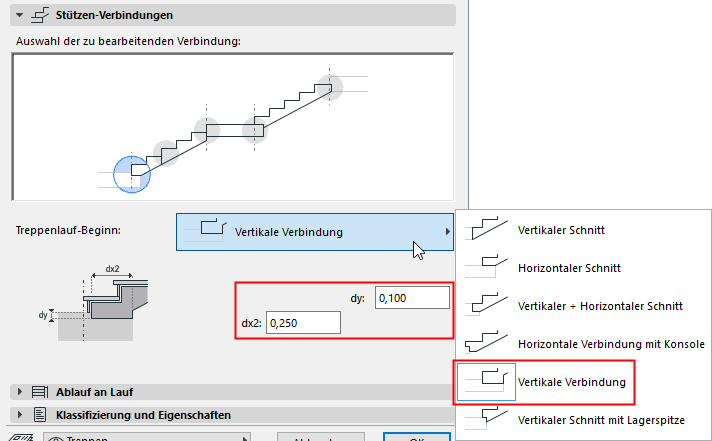

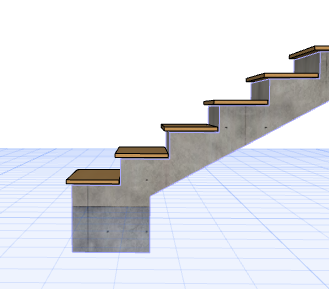

Beginn einer massiven Treppe: Vertikale Verbindung
