Darstellung der Öffnungen in 3D

Standardmäßig wird in den Öffnungen die Oberfläche des Host-Elements angezeigt, ohne dass diese überschrieben wird.

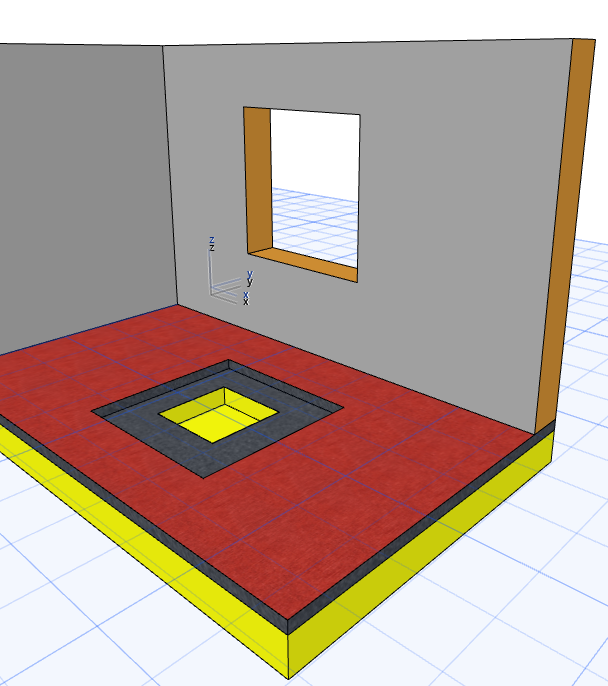

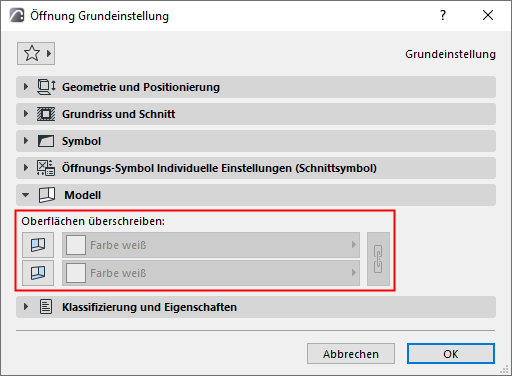

OpeningSurfaceDefault.png    OpeningSurfaceDefaultModel.png

Öffnungsoberfläche überschreiben

Bei Bedarf können Sie  den Öffnungsseiten und/oder den Stirnflächen eine andere Oberfläche zuweisen.

  • Extrusion: Die Seiten des Öffnungskörpers, an denen er die Host-Elemente schneidet
  • Enden: ein oder zwei Stirnflächen eines begrenzten Öffnungskörpers, wo er auf das Host-Element trifft, es aber nicht schneidet (z. B. Nische oder Aussparung).
  1. Selektieren Sie eine Öffnung.
  2. Öffnen Sie das Teilfenster Modell der Öffnungs-Einstellungen
    • im Infofenster, oder
    • im Modell-Teilfenster der Öffnungseinstellungen.
  3. Klicken Sie auf die Schaltflächen für die Überschreibung der Enden- und/oder der Extrusionsoberfläche
  4. Wählen Sie im Popup-Menü das gewünschte Oberflächenmaterial aus.
    Anmerkung: Klicken Sie auf das Kettensymbol („Oberflächen verknüpfen“), um die gleiche Fläche auf Enden und Extrusion anzuwenden.

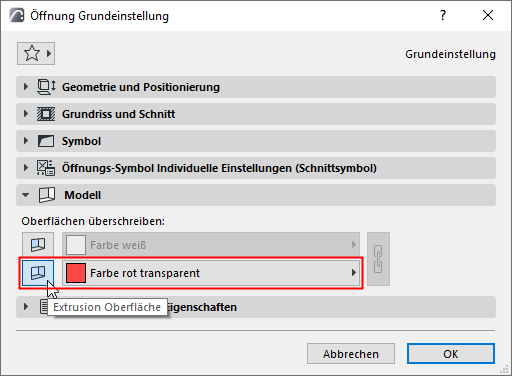

    OverrideOpeningSurface1.png      OverrideOpeningSurfaceModel1.png

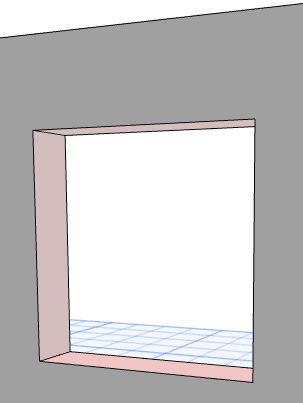

    Öffnungsoberfläche überschreiben - Extrusion

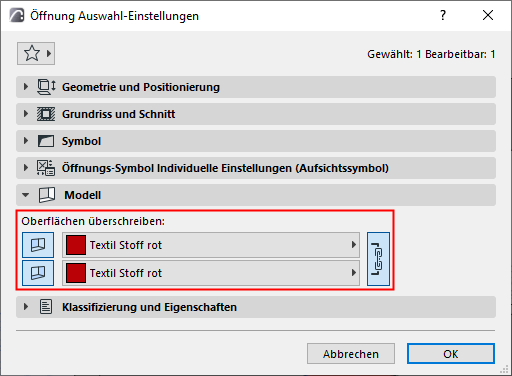

    OverrideOpeningSurface2.png OverrideOpeningSurfaceModel2.png

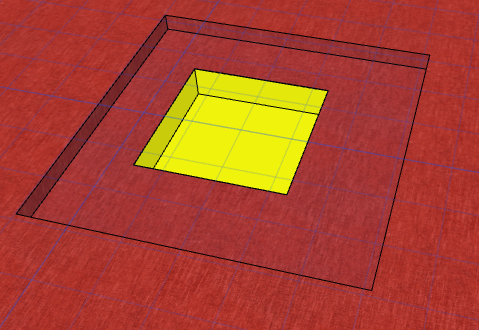

    Überschreiben von Öffnungsflächen - sowohl der Seiten- als auch der Stirnflächen

Verwandtes Thema

Öffnungen in der Oberflächen-Auswertung
