Verbindungswinkel drehen

In den Stützen-Einstellungen:

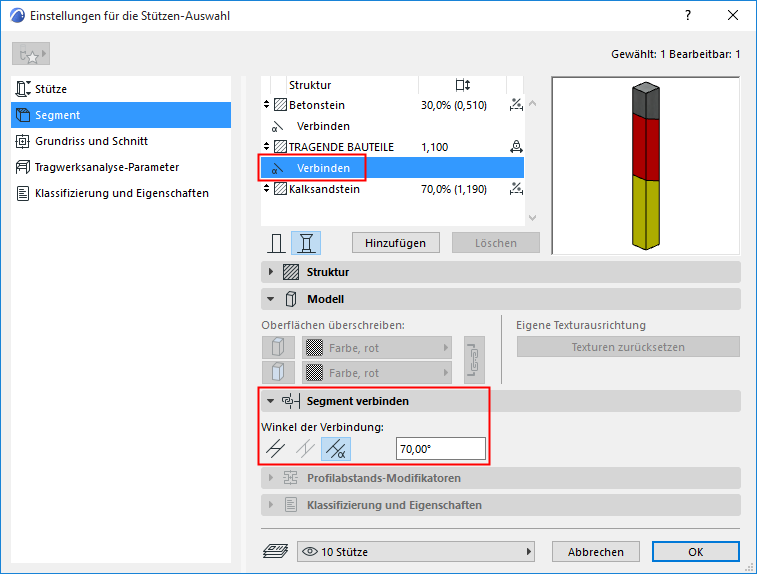

Für eine in der Liste ausgewählte Verbindungs-Komponente (oben in den Segment-Einstellungen der Stütze): Verwenden Sie das Teilfenster Segment verbinden (unten), um den Winkel als Horizontal, Vertikal oder Individuell festzulegen.

Anmerkung: Vertikal ist nur für geneigte Stützen verfügbar.


Im 3D-Fenster:

Verbindungen können grafisch bearbeitet werden:

  1. Wählen Sie die Stütze im 3D-Fenster aus.
  2. Klicken Sie auf den Verbindungs-Fixpunkt (auf der Referenzlinie der Stütze).

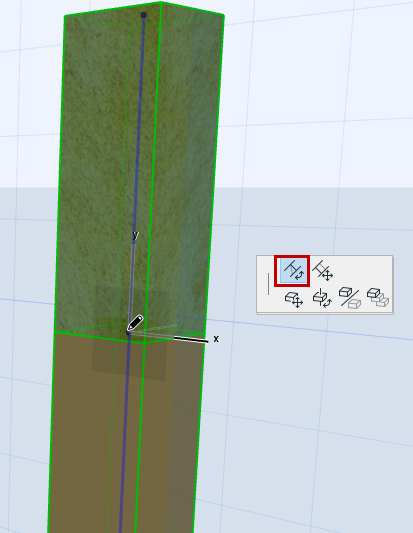

  3. Verwenden Sie Verbindungswinkel drehen aus der Pet-Palette, um den Verbindungswinkel zu ändern

Verwandtes Thema:

Stützen-/Segmentstruktur definieren
