Die verschiedenen Booleschen Operationen

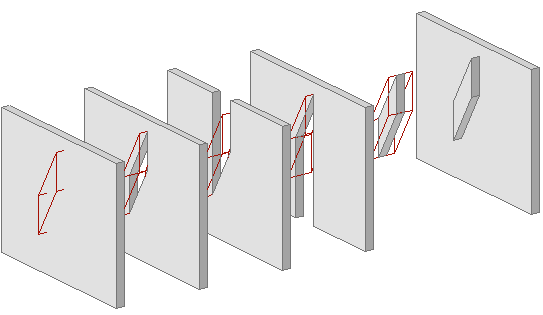

Es lassen sich fünf Arten von Operationen durchführen. Die Illustration unten zeigt ihre Effekte: die Ausgangswandform ist links außen zu sehen, gefolgt von allen fünf Operationen. Das Operatorelement ist als Drahtmodell abgebildet.
- Durch Abzug wird die Form des Operators aus dem Zielelement ausgeschnitten.
- Durch Abzug mit Verlängerung nach oben wird sowohl der Operator als auch dessen vertikale Projektion vom unteren Rand der Operatorform zum oberen Rand des Zielelements ausgeschnitten.
- Durch Abzug mit Verlängerung nach unten wird sowohl der Operator als auch dessen vertikale Projektion vom oberen Rand der Operatorform zum unteren Rand des Zielelements ausgeschnitten.
- Mit Schnittmenge bleibt nur der gemeinsame Teil des Ziel- und des Operatorelementes erhalten.
- Mit Vereinigen wird die Form des Operatorelementes der Form des Zielelementes hinzugefügt.
Solid-Operationen: Elementanzeige und Berechnung

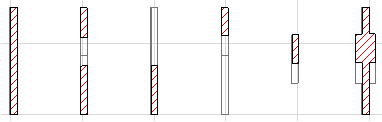

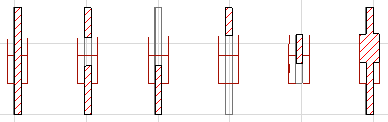

Die Solid-Operation betrifft das 3D-Modell, d. h. die 3D-Darstellung sowie berechnete Schnitte/Ansichten/IA und die Detailzeichnung. Die Abbildung unten enthält die Schnitt-Ansicht der oben dargestellten Elemente. Die Operatoren werden oben in der Grafik als Drahtmodell angezeigt, darunter sind ihre Ebenen ausgeblendet.
Die Grundriss-Darstellung der Ziel- und Operatorelemente wird nicht verändert. Die Darstellung eines Operatorelements wird nicht beeinflusst, wenn Sie es auf eine Drahtmodell-Ebene legen. Ist die Ebene der Operatoren ausgeblendet, werden diese nicht angezeigt. Sie können die Operatoren erst dann bearbeiten, wenn Sie die Ebene erneut einblenden.
Wenn Sie einen Solid-Befehl in einer Schnitt/Ansicht/IA-Ansicht durchführen, müssen Sie den Inhalt des Fensters neu aufbauen, damit die Ergebnisse sichtbar werden.
Solid Element-Befehle in interaktiven Auswertungen
Elementlisten zeigen Elemente entsprechend den Parametern an, die Sie in den Einstellungen des jeweiligen Auswertungsschemas angeben. Viele Elemente enthalten separate Listenparameter für “Netto”- und "Brutto”-Werte, z. B. das Nettovolumen einer Stütze im Vergleich zu ihrem Bruttovolumen. Als Faustregel haben “Netto” und “Brutto” in diesen Element-Listenparametern folgende Bedeutung:
- Netto: Solid Element-Befehle werden berücksichtigt.
- Brutto: Solid Element-Befehle werden nicht berücksichtigt.
Siehe Element-Listenparameter für weitere Details.
