Beispiel einer Solid-Element-Operation

In diesem Beispiel verbinden wir eine Treppe mit einer Decke.

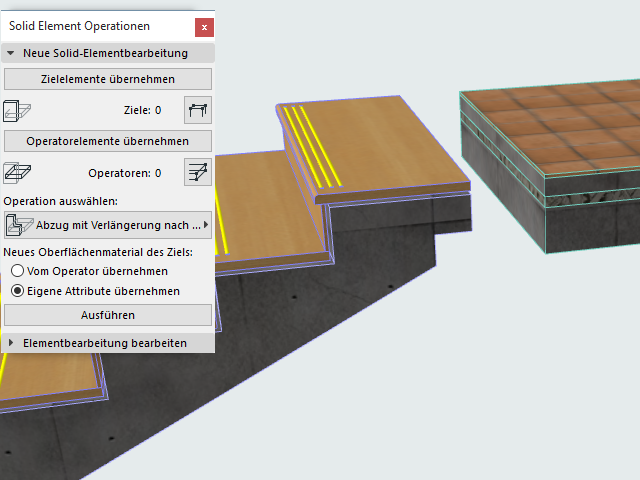

1. Öffnen Sie das Dialogfenster mit dem Befehl Planung > Solid Element-Befehle (auch verfügbar im Kontextmenü eines ausgewählten Elements).

   Ausführliche Informationen zu diesen Bedienelementen finden Sie in Solid Element-Befehle Palette.

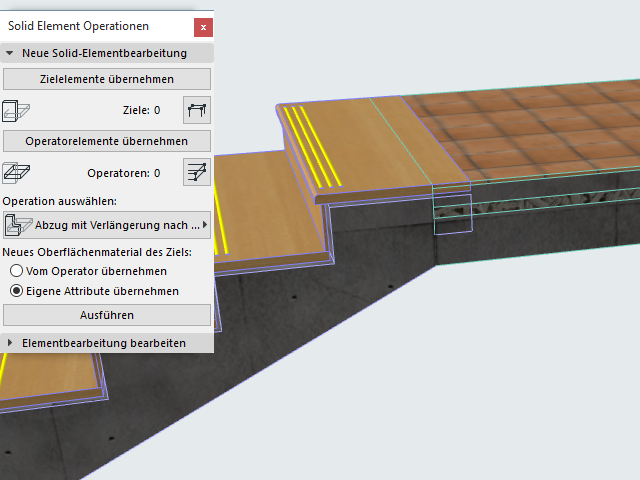

2. Lassen Sie die beiden Elemente kollidieren.





3. Wählen Sie das Zielelement aus: die Decke.
4. Klicken Sie auf Zielelemente übernehmen.





5. Heben Sie die Auswahl der Decke auf.
6. Wählen Sie das Operatorelement aus: die Treppe.
7. Klicken Sie auf Operatorelemente übernehmen.

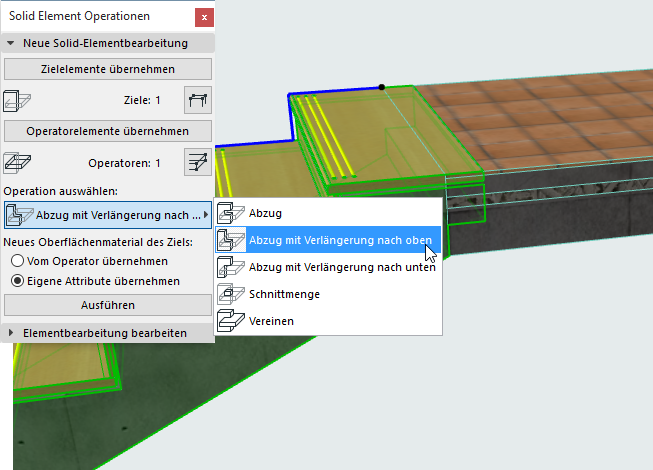

8. Wählen Sie eine Operationsart aus: Abzug mit Verlängerung nach oben.

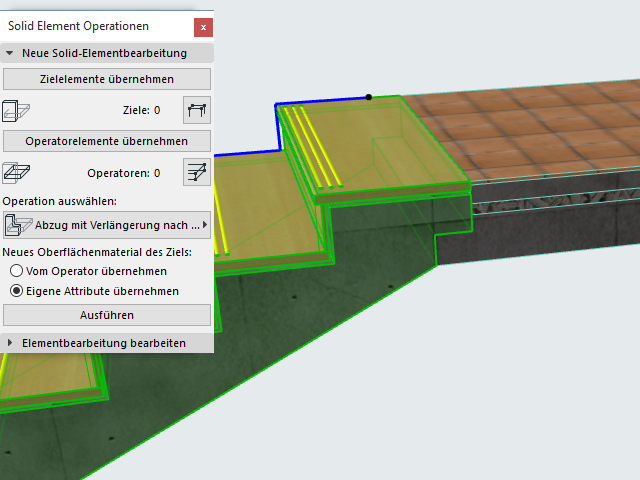

9. Klicken Sie auf Ausführen. Die Solid-Element-Operation ist beendet.
10. Sehen Sie sich das Ergebnis in 3D an.

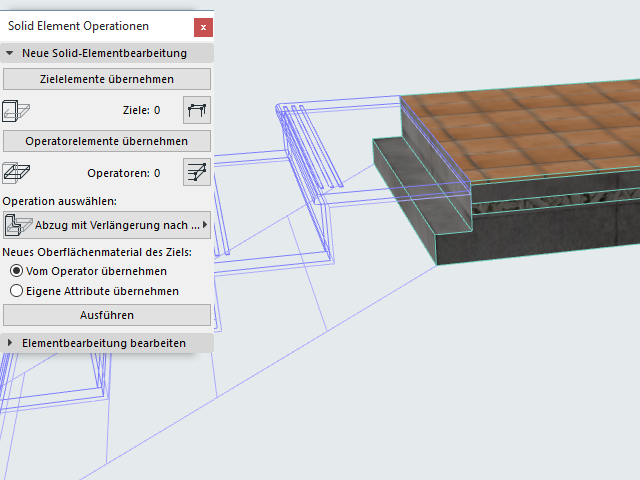

Wenn die Treppe als Drahtmodell angezeigt wird:
