Verbindungsgeometrie definieren

In den Trägereinstellungen:

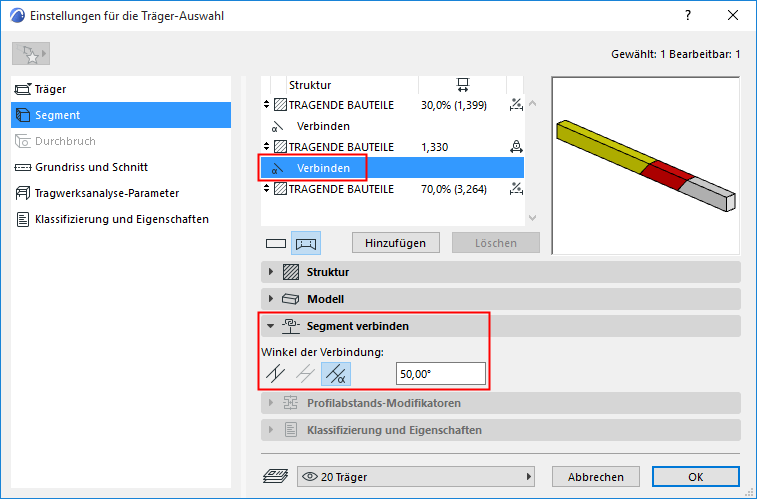

Für eine in der Liste ausgewählte Verbindungs-Komponente (oben in den Segment-Einstellungen des Trägers): Verwenden Sie das Teilfenster Segment verbinden (unten), um den Winkel als Horizontal, Vertikal oder Individuell festzulegen.

Anmerkung: Horizontal Verbinden ist nur für geneigte Träger verfügbar.


Im 3D-Fenster:

Verbindungen können grafisch bearbeitet werden:

  1. Wählen Sie den Träger im 3D-Fenster aus.
  2. Klicken Sie auf den Verbindungs-Fixpunkt (auf der Referenzlinie des Trägers).

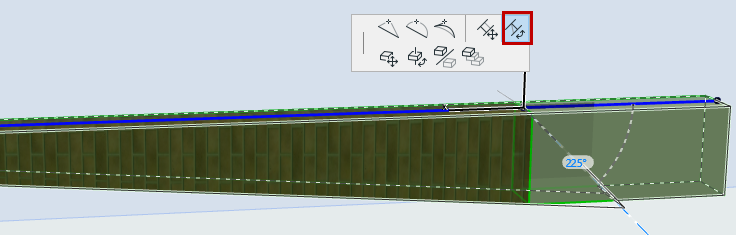

  3. Verwenden Sie Verbindungswinkel drehen aus der Pet-Palette, um den Verbindungswinkel zu ändern
