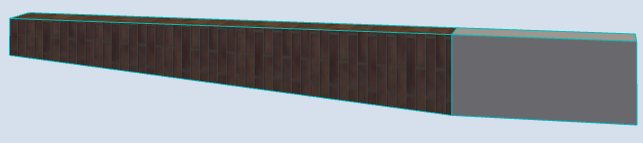

Sie können einen verjüngten Träger erstellen oder ein einzelnes Trägersegment verjüngen.

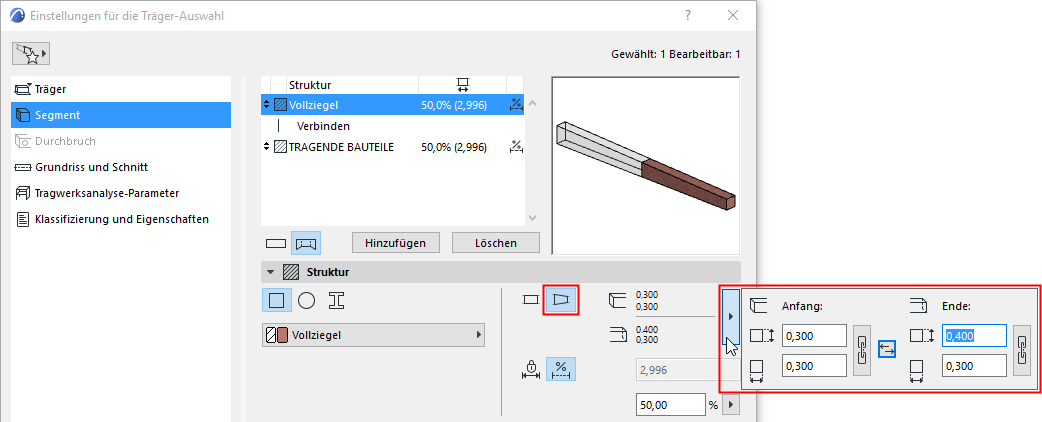

Verwenden Sie die Segment-Seite der Träger-Einstellungen. (Für einen Multisegment-Träger wählen Sie das zu verjüngende Segment aus.)
- Wählen Sie im Struktur-Teilfenster die Option Verjüngte Geometrie.
- Verwenden Sie das Popup-Fenster, um die Querschnittsmaße des verjüngten Trägers (Segments) an seinen Anfangs- und Endflächen festzulegen.
- Verwenden Sie das Kettensymbol, um gleiche Höhen-/Breitenabmessungen zu erhalten.
- Über den Pfeil-Button kehren Sie die Verjüngungs-Richtung um.
