Profil auf ein Element anwenden

Profile sind verfügbar für Wände, Träger, Stützen, Geländer-Gurte und Bibliothekselemente.

Anmerkung: Profile für Bibliothekselemente sind nur für GDL-Elemente verfügbar, die eine Profilauswahl-Option enthalten - wie z.B. Fassaden- und Treppen-Komponenten.

Anwenden eines Profils auf ein Element in den Elementeinstellungen oder über den Profil-Manager.

Aus den Elementeinstellungen (Wand, Decke, Träger, Stütze):

  1. Öffnen Sie die Element-Einstellungen.
  2. Klicken Sie im Teilfenster Geometrie und Positionierung (Wand/Decke) bzw. im Teilfenster Segment > Struktur (Träger/Stütze) auf das Symbol „Komplexes Profil“.
  3. Verwenden Sie das Popup-Menü zur Auswahl eines Profils.

    Anmerkung: Dieses Menü listet nur Profile auf, die für Ihren Elementtyp verfügbar sind („Verfügbar für“-Einstellung im Profil-Manager): siehe „Verfügbar für“ - Verfügbarkeit des Profils festlegen

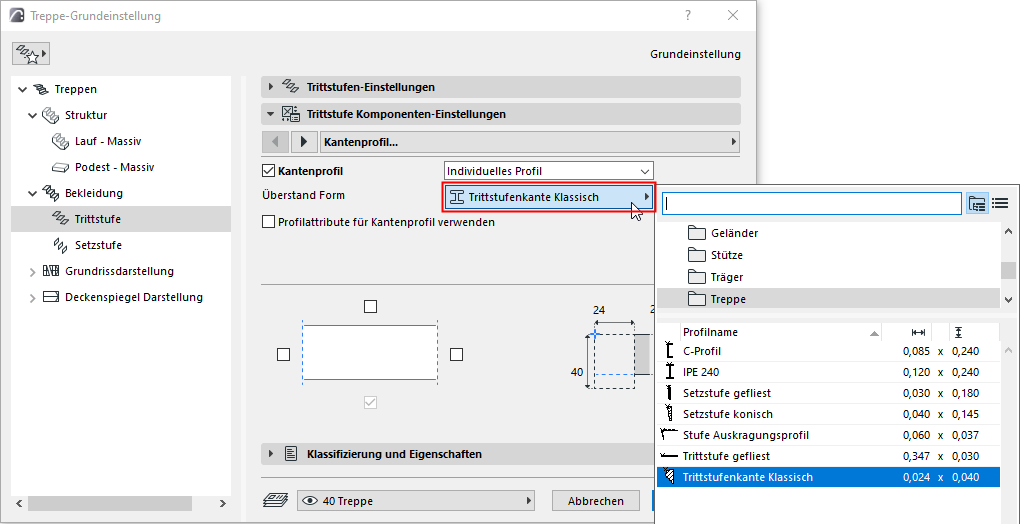

Aus den Komponenten-Einstellungen (Geländer, Treppe, Fassade):

Beispiel: Wählen Sie eine Profilstruktur für Geländer-Komponenten, Fassaden-Rahmen, Treppen-Trittstufe.

  1. Öffnen Sie die Element-Einstellungen.
  2. Verwenden Sie das Popup-Menü der Komponente, um ein Profil auszuwählen.

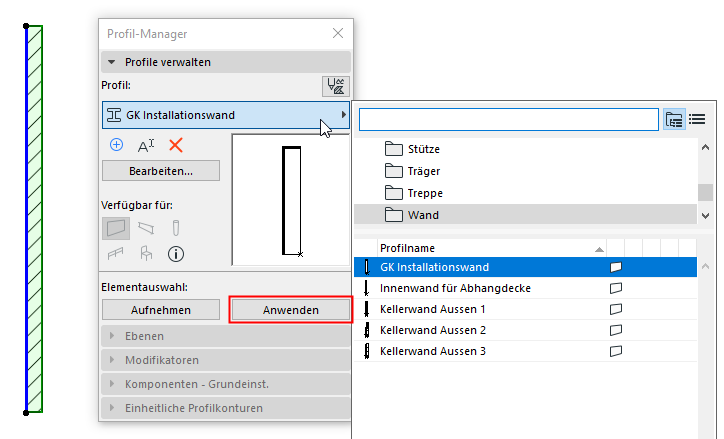

Im Profil-Manager

  1. Wählen Sie im Modellfenster ein oder mehrere Elemente aus
  2. Treffen Sie Ihre Wahl im Profil-Manager im Popup-Menü Profil auswählen.
  3. Klicken Sie auf Zuweisen.
