Mansarddach mit Giebeln

Wir erzeugen ein Mansarddach mit Giebeln an beiden Enden.

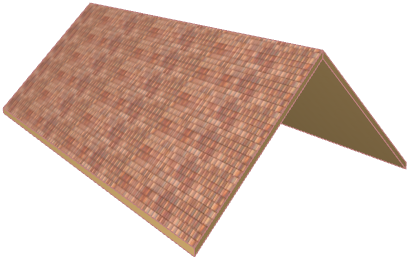

  1. Beginnen Sie mit einem Satteldach.

  2. Wählen Sie das Dach aus.

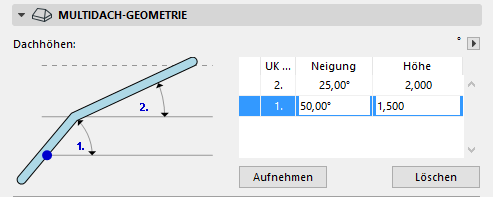

  3. Klicken Sie im Teilfenster Multidach-Geometrie der Dach-Einstellungen auf Hinzufügen, um eine weitere Dachhöhe hinzuzufügen.

  4. Passen Sie die Neigungen der jeweiligen Stufen an. Die erste, steilere Stufe sollte 50 Grad haben. Die obere, flachere Stufe sollte 25 Grad haben.
  5. Passen Sie die Höhe von Stufe 1 an, sodass sie bei 1500 mm endet (und Stufe 2 dort beginnt).

  6. Passen Sie im Teilfenster Modell der Dach-Einstellungen die Oberflächen wie gewünscht an.

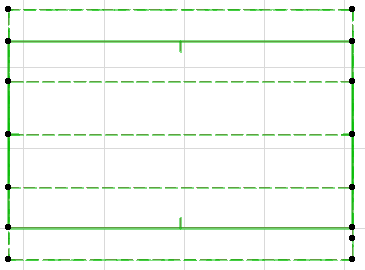

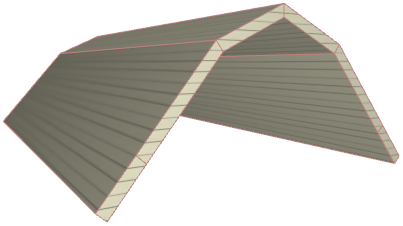

  7. Klicken Sie auf OK, um die Dacheinstellungen zu schließen. Das neue Mansarddach ist jetzt fertig. Die zusätzliche Dachhöhe ist durch eine gestrichelte Linie im Grundriss gekennzeichnet.
