Grafisches Bearbeiten der Dach-Geometrie
Zum grafischen Bearbeiten der Geometrie eines ausgewählten Daches bearbeiten Sie eine der folgenden Komponenten:
- die Aufsetzlinie
- die Firstlinie
- die Dachhöhen-Trennlinie, falls Ihr Dach mehrere Stufen hat
- die Konturlinie

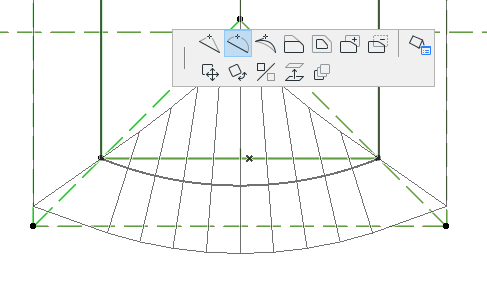

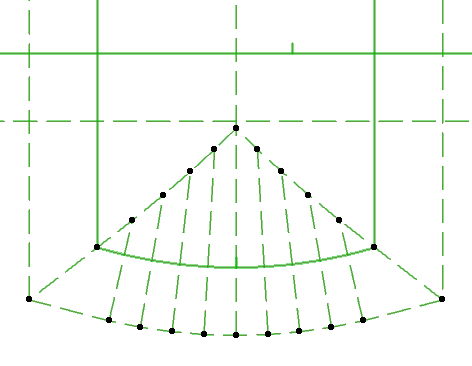

Verwenden Sie zum Bearbeiten der Aufsetzlinie die vertrauten Polygon-Bearbeitungsbefehle in der Pet-Palette:

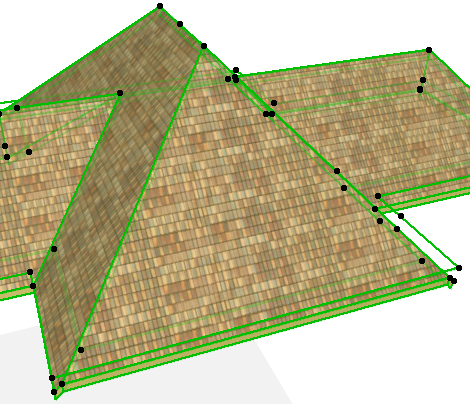

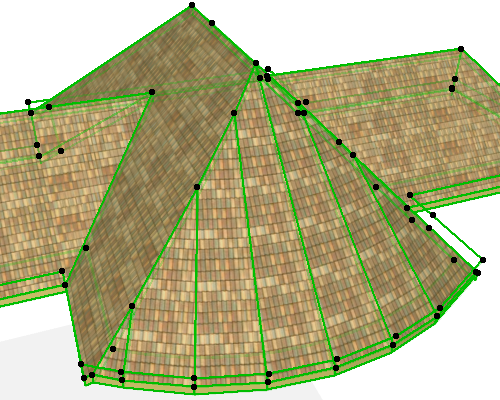

Wie Sie in 3D sehen, wird durch das Bearbeiten der Aufsetzlinie die Geometrie aller angrenzenden Flächen wie gewünscht angepasst:

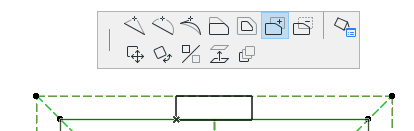

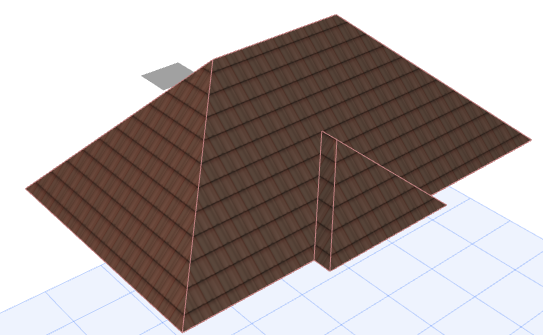

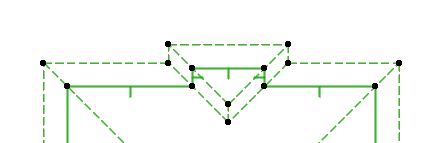

Nachstehend haben wir dem Dach mit dem Bearbeitungsbefehl Zum Polygon hinzufügen der Pet-Palette eine Erweiterung hinzugefügt. Die resultierende Dachgeometrie ist geändert und jede Dachebene wie gewünscht angepasst, und das Dach bleibt ein zusammenhängendes einzelnes Element.
