Automatisches Trimmen: Beispiel 2

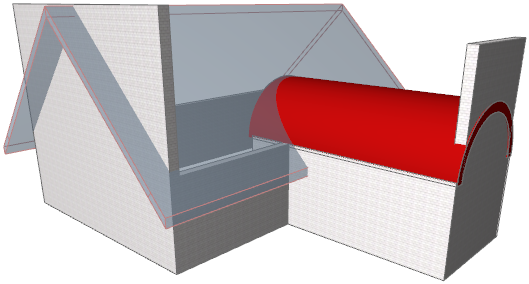

Angenommen, Sie haben die folgenden Schalen und Wände:


  1. Wählen Sie alle angezeigten Elemente aus (Dach, Schale, Wände).

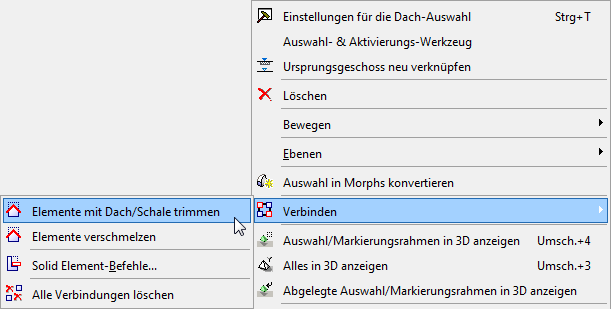

  2. Wählen Sie im Kontextmenü Verbinden und anschliessend Elemente mit Dach/Schale trimmen (auch verfügbar in der Standard-Symbolleiste).

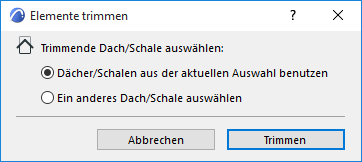

  3. Klicken Sie in dem daraufhin angezeigten Dialogfenster auf Trimmen.

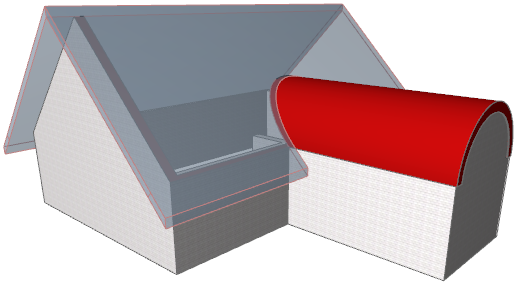

  4. Sehen Sie sich das Ergebnis in 3D an:


    Ein weiteres Beispiel zum automatischen Trimmen finden Sie unter Kreuz-Satteldach.
