Verwenden Sie grafische Überschreibungen zum Anwenden eines vordefinierten Erscheinungsbilds (Farbe, Schraffur) auf Modellelemente je Ausschnitt, um Informationen auf einen Blick zu vermitteln.
Ein Beispiel:
Anzeigen von Elementen in verschiedenen Farben je nach ihrem Umbau-Status
Anzeigen aller Putz-Wände in blau
Hervorheben einer Gruppe zusammengehörender Räume (z. B. unbeheizte Bereiche)

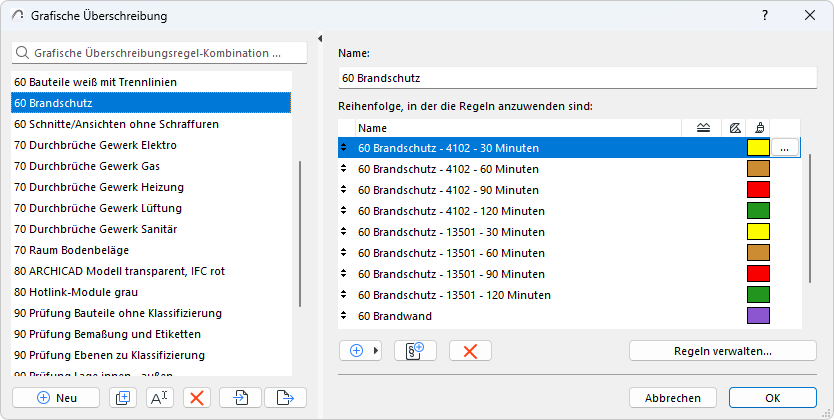

Hervorheben aller Elemente mit einer bestimmten Schall- oder FeuereinstufungAbbildung 1. Räume nach Brandschutz

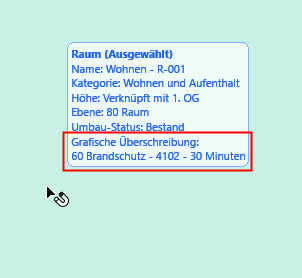

Die Info des Elementes listet die grafische Überschreibungsregel für dieses Element auf:
Grafische Überschreibungsregeln anwenden
Es gibt zwei Möglichkeiten, eine Grafische Überschreibung zuzuordnen:
Nach grafischer Überschreibung: Eine grafische Überschreibung ist eine Sammlung grafischer Überschreibungsregeln, die in einer bestimmten Reihenfolge auf die Elemente, die den Regel-Kriterien entsprechen, angewendet werden.
NachUmbau-Filter: Der Umbau-Filter legt fest, welche Elemente (nach Umbau-Status) mit einer Überschreibung angezeigt werden sollen
Die Kombination aus Grafischer Überschreibung und Umbau-Filter wird mit den Einstellungen des jeweiligen Ausschnitts gesichert. Für jeden Ausschnitt werden zuerst die Regeln für die grafische Überschreibung angewendet. Die über den Umbau-Filter angewendeten Regeln haben die niedrigste Priorität.
Ausnahme: Sie können keine Grafische Überschreibung oder Umbaufilter festlegen für Ausschnitte, die auf 2D- oder manuell zu aktualisierenden Schnitten oder Ansichten basieren.
