Anzeige von Marker-Reichweitenlinien
Nachdem Sie eine Eingabelinie oder ein Polygon mit einem der Marker-Werkzeuge oder dem Änderungs-Werkzeug gezeichnet haben, werden diese Eingabelinien weiterhin auf dem Bildschirm angezeigt, wenn Sie den Marker platzieren. Marker-Reichweitenelemente umfassen:
- Ansichtslinie, Innenansichtslinie
- Schnitt/Ansichts-Begrenzungslinie (für Schnitte und Ansichtslinien mit begrenzter Tiefe)
- Sichtbereichs-Linie (für Schnitte und Ansichten mit zweitem Sichtbereich)
- Innenansichts-Begrenzungslinien
- Polygone zur Definition von bereichsorientierten Details und Arbeitsblättern
- Mit dem Änderungs-Werkzeug definierte Polygone
Diese Marker-Reichweitenelemente sind reine Bildschirmelemente, die nie auf Ausdrucken angezeigt werden.
Mit dem Umschalter Ansicht > Bildschirmdarstellungs-Optionen > Marker-Reichweite können Sie Marker-Reichweitenelemente aller Typen ein- oder ausblenden.

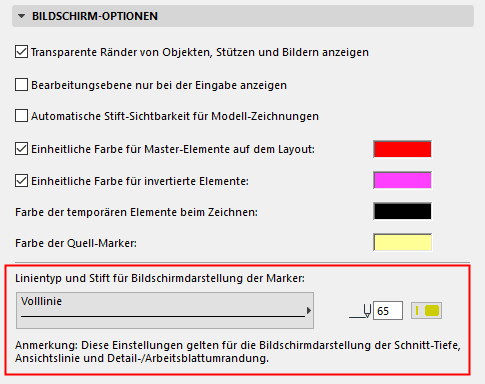

Zum Anpassen des Typs und der Farbe dieser Marker-Reichweitenlinien verwenden Sie die Bedienelemente in Optionen > Arbeitsumgebung > Bildschirm-Optionen.
