Definition von Komponenten als “Kern” oder “Bekleidung”

Mehrschichtige Elemente

Für mehrschichtige Bauteile (Wand, Decke, Dach, Schale) gilt: Schichten können im Dialogfenster Mehrschichtige Bauteile als Kern, Bekleidung oder Andere definiert werden.

Dies ist relevant, wenn Sie die Modellelemente nach ihrem Strukturtyp anzeigen möchten: das ist die Funktion Strukturdarstellung.

Weitere Informationen finden Sie unter Strukturdarstellung.

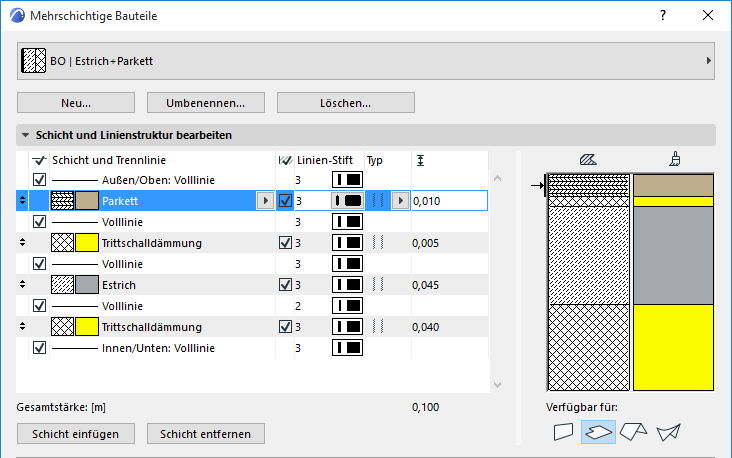

  1. Öffnen Sie das Dialogfenster Mehrschichtige Strukturen über Optionen > Elementattribute > Mehrschichtige Bauteile.

    Sie können ein ausgewähltes mehrschichtiges Bauteil auch bearbeiten, indem Sie seine Einstellungen über das Kontextmenü aufrufen:


  2. Klicken Sie auf eine Schicht in der Liste, um sie auszuwählen.
  3. Klicken Sie in der Spalte Typ auf das Popup und wählen Sie Kern, Bekleidung oder Andere.


    Anmerkung:

    • Sie können mehrere Schichten als “Kern” definieren, aber diese Schichten müssen aneinander angrenzen.
    • Sie können mehrere aneinander angrenzende Schichten als “Bekleidung” definieren, diese können jedoch nur die äußeren Schichten sein.

Stützen-Ummantelungen

Jede Ummantelung kann in den Einstellungen für das Stützen-Werkzeug auch als Kern, Bekleidung oder Andere definiert werden.

Siehe Kern und Ummantelung.

Komplexe Profil-Elemente

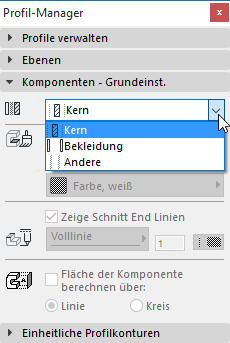

Für Profilelemente (Wand, Träger, Stütze, Objekt, Geländer): Komponenten können als Kern, Bekleidung oder Andere definiert werden in Optionen > Elementattribute > Profil-Manager.



Siehe auch Teilfenster Komponenten des Profil-Managers.
