Linienkategorien

Verwenden Sie das Teilfenster ID und Kategorien der Linien-Einstellungen, um Linienkategorien zuzuweisen.

Verwenden Sie die Linienkategorien, um die Grafischen Überschreibungen bzw. die Exporteinstellungen für Linien zu verfeinern.

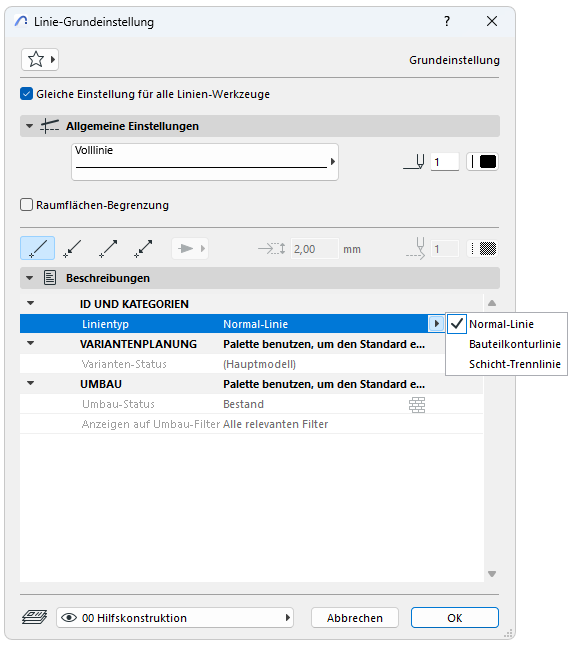

Die drei Linien-Kategorien: Normal-Linie, Bauteilkonturlinie und Schicht-Trennlinie.

Standardmäßig:

  • Alle Konturlinien sind „Bauteilkonturlinien“
  • Alle Trennschichtenlinien (von mehrschichtigen Bauteilen) sind „Schicht-Trennlinien“
  • Alle anderen Linien sind „Normal-Linien“

Linienkategorien können nützlich sein

  • Wenn Sie eine mehrschichtige Wand in ihre Linien und Schraffuren zerlegt haben
  • Wenn Sie Linien in ein Grundriss- oder Schnitt-Fenster zeichnen

Zuweisen von Kategorien zu diesen Linien entsprechend ihrer Funktion im Plan. Auf diese Weise können sogar handgezeichnete Linien als Konturlinien oder Schicht-Separatorlinien betrachtet werden.

Das Zuweisen von Linienkategorien kann sich als nützlich erweisen, wenn Sie die Datei im DXF-/DWG-Format sichern: Im Dialogfenster DXF/DWG Konvertierungseinrichtung können Sie bespielsweise eine eigene Ebene definieren, in die Schicht-Trennlinien exportiert werden.

Siehe Eigene Layer.
