Polylinien bearbeiten

Vereinigen von Entwurfselementen zu einer Polylinie

Verbundene Linien, Bögen und Polylinien können in eine einzige Polylinie umgewandelt werden.

Die Attribute des zuletzt markierten Elements werden auf die vereinigte Gruppe der Elemente angewendet.

Mit dem Befehl Vereinigen können Sie mehrere Gruppen markierter verbundener Elemente auf einmal vereinigen.

Anmerkung: Um gruppierte Elemente zu vereinigen, müssen Sie zunächst Gruppierungen aussetzen.

So öffnen Sie eine geschlossene Polylinie, indem Sie eines ihrer Segmente löschen:

Wählen Sie das Pfeilwerkzeug.
Klicken Sie mit gedrückter Strg-Taste (Befehls-Taste) auf das zu löschende Liniensegment.
Anmerkung: Verwenden Sie die gleiche Methode zum Schneiden einer Polylinie mit mindestens 3 Segmenten in zwei voneinander unabhängige Polylinien.

Wählen Sie die Polylinie aus.
Verwenden Sie Planung > Im aktuellen Ausschnitt zerlegen.
Die resultierenden Linien und Bögen werden gruppiert. Lösen Sie die Gruppierung nach Bedarf auf.

Siehe auch In 2D-Elemente zerlegen.

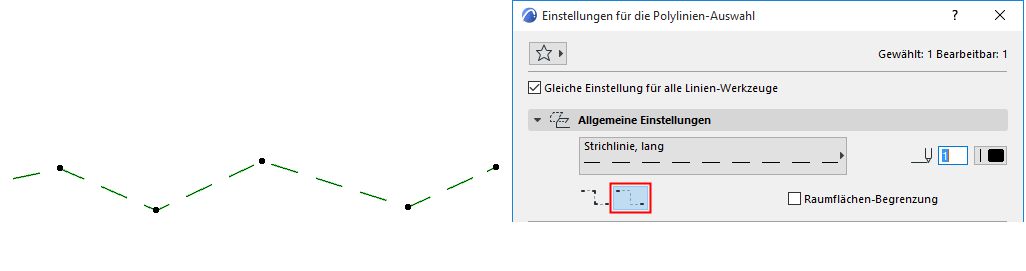

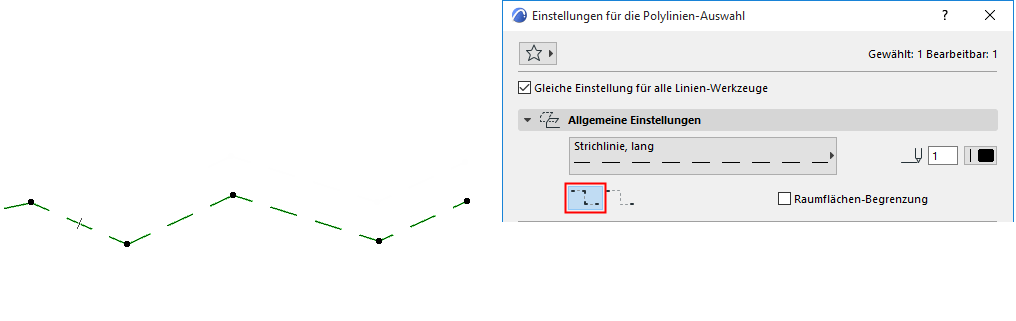

Für gestrichelte Linientypen können Sie in den Polylinien-Einstellungen wählen, wie die Strichelung auf den Segmenten der Polylinie verteilt wird.
