Schnitt-/Ansichtsbemaßungen

Schnitt-/Ansichtsbemaßungen (eine Konstruktionsmethode des Bemaßungswerkzeuges) zeigt Höhenwerte in Schnitten/Ansichten/Innenansichten und 3D-Dokumenten.


Anmerkung: Verwenden Sie in den Fenstern Grundriss oder Arbeitsblatt/Detail die Höhenkoten. Siehe Höhenkoten .

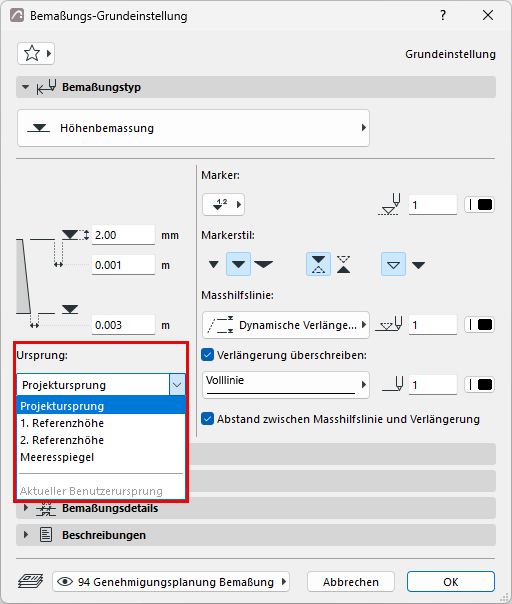

Höhenbemaßungen werden vom Bemaßungsursprung ausgehend berechnet, den Sie nach Bedarf in den Höhenbemaßungseinstellungen festlegen können.


  • Projektursprung
  • Meereshöhe (festgelegt über Optionen > Projektpräferenzen > Referenzhöhen).
  • Diese wird über Optionen > Projektpräferenzen > Referenzhöhen definiert.
  • Aktueller Benutzerursprung: Diese Option erscheint nur bei bestimmten Höhen-Maßketten und gibt an, dass der Benutzerursprung seit der Maßkettenplatzierung geändert, und die Maßkette bisher nicht aktualisiert wurde.

Höhenbemaßungskette platzieren

  1. Aktivieren Sie das Bemaßungs-Werkzeug mit der Konstruktionsmethode Höhenbemaßung.

  2. Im Fenster Schnitt/Ansicht/IA oder 3D-Dokument: Klicken Sie nacheinander auf die Punkte, an denen Sie Höhenmaße benötigen.

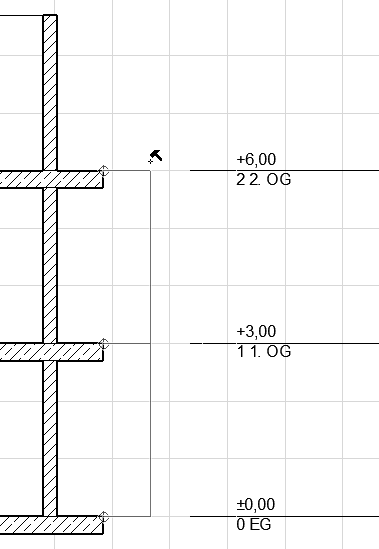

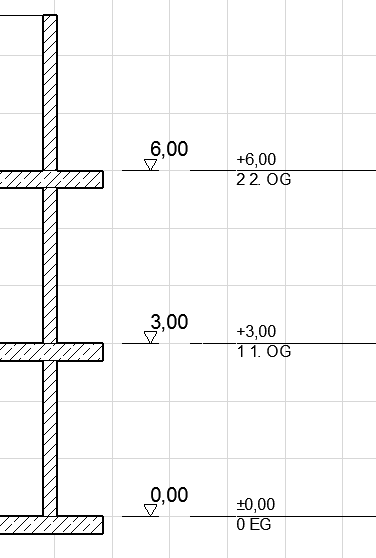

  3. Doppelklicken Sie (oder klicken Sie auf OK im Kontrollfenster) und platzieren Sie die Maßkette mit dem Hammer-Cursor.

    ElevDimHam.PNG     ElevDimPlaced.PNG

In den Fenstern Schnitt/Ansicht/IA können Sie alle Geschosshöhen-Linien in einem einzigen Schritt bemaßen.

Siehe Das Teilfenster Geschosshöhen.

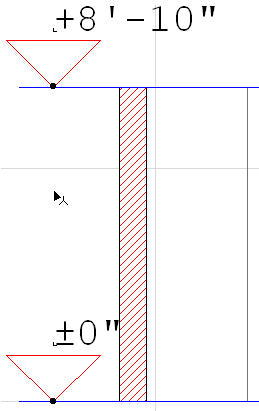

Auswahl von Schnitt-/Ansichtsbemaßungen

Halten Sie die Umschalttaste gedrückt und klicken Sie auf die nicht sichtbare Achse der Kette (wobei sich der Cursor in einen Stern mit Pfeil ändert).
