Fassaden etikettieren

Wie jedes andere Element können Sie auch eine Fassade oder eines ihrer sichtbaren Teile individuell etikettieren, im Grundriss ebenso wie im Schnitt.

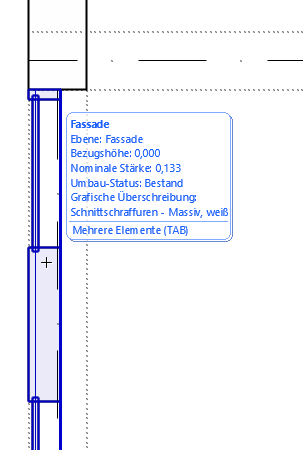

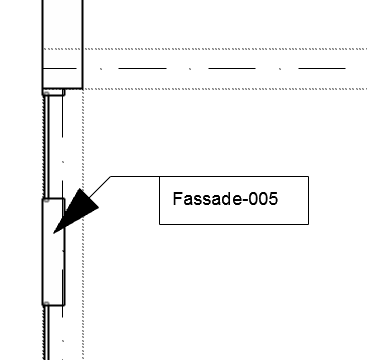

CWLabel1.png     CWLabelDone.png

Fassade mit ID-Etikett

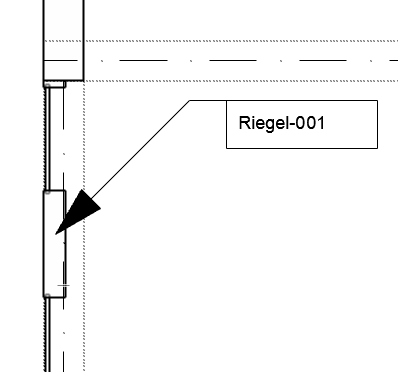

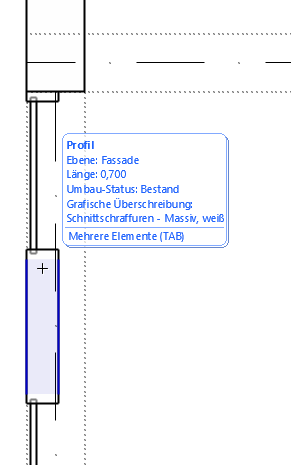

CWLabel2.png     FrameLabel.png

Fassadenprofil mit ID-Etikett

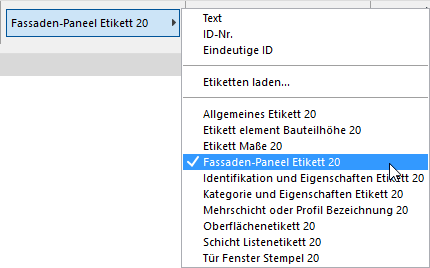

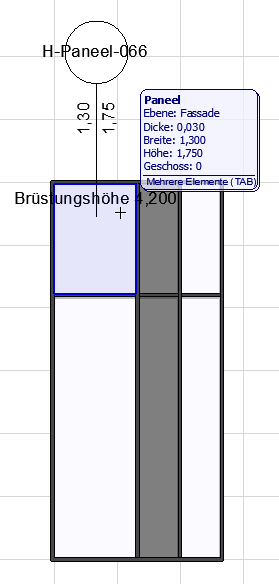

CWPanelLabelTypeSelect.png     CWPanelLabelType.png

Fassadenpaneel-Etikett

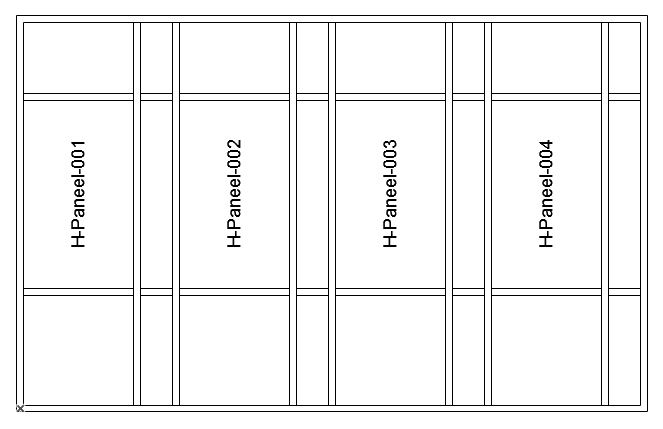

Alle Fassaden-Elemente etikettieren

Wenn Sie für alle Elemente oder für alle Elemente einer bestimmten Klasse Etiketten benötigen:

  1. Wählen Sie die Fassade aus.

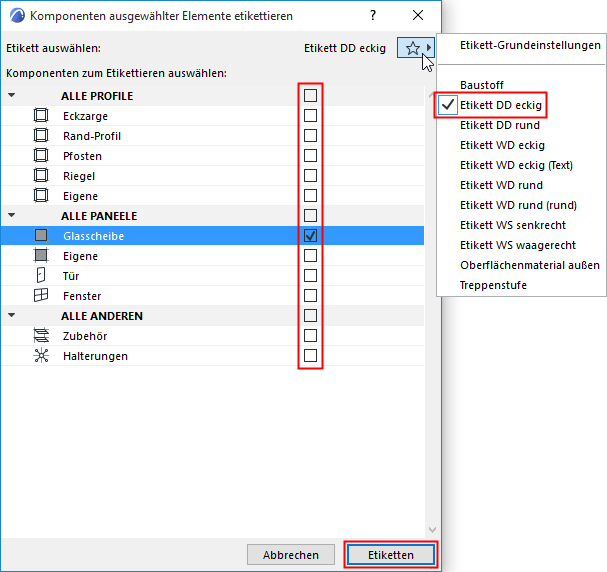

  2. Klicken Sie auf Dokumentation > Beschriftung > Komponenten ausgewählter Elemente etikettieren, um das Dialogfenster aufzurufen.
  3. Wählen Sie im Popup-Menü einen Etikett-Typ aus: das aktuelle allgemeine Etikett oder einen beliebigen Etiketten-Favoriten.
  4. Markieren Sie die Kästchen aller Komponenten-Typen, denen Sie ein Etikett hinzufügen wollen. Die Etiketten sind assoziativ.

  5. Klicken Sie auf Etiketten zum Platzieren mit der Maus.
