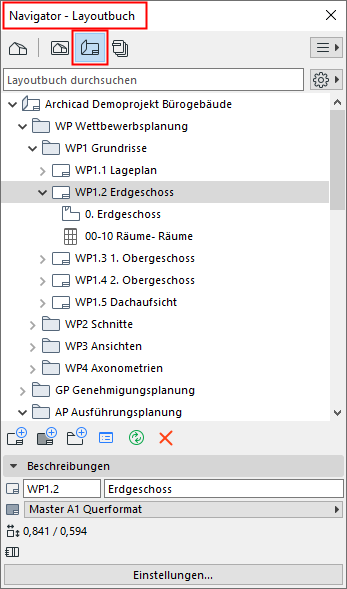

Navigator - Layoutbuch

Layoutbuchliste-Listenanzeige

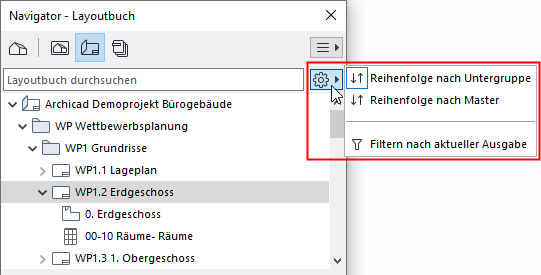

Verwenden Sie das Popup-Fenster Einstellungen, um die Elemente des Layoutbuchs aufzulisten:

• Reihenfolge nach Untergruppe listet Layouts nach Untergruppen auf - eine frei definierbare Logik. (Die primäre Funktion der Untergruppen ist es, die Zuordnung eines angepassten Nummerierungssystems zu ermöglichen.) Die Baumansicht zeigt auch die Namen der Zeichnungen, die zu jedem einzelnen Layout gehören.

  Siehe Untergruppen.

• Reihenfolge nach Masterlistet die Layouts in Abhängigkeit von ihren Masterlayouts auf. Zeichnungen werden nicht aufgelistet.
• Filtern nach aktueller Ausgabe: Aktivieren Sie diesen Filter, um nur die Layouts anzuzeigen, die der aktuellen Ausgabe hinzugefügt wurden.

  Siehe Indexverwaltung.

Layoutbuch-Elemente verschieben

Verwenden Sie Drag & Drop, um Elemente im Layoutbuch zu verschieben und neu anzuordnen.

• Hierarchische Untergruppen erstellen;
• Ein Layout zwischen Untergruppen verschieben;
• Ein Masterlayout auf ein Layout anwenden;
• Eine Zeichnung zwischen Layouts verschieben.
  Anmerkung: In diesem Fall bleibt der proportionale Abstand von Zeichnung und Layoutursprung unverändert.
  Wichtig: Operationen, die Navigator/Organisator-Elemente betreffen (z. B. Drag & Drop zwischen Navigator-Mappen, Löschen von Elementen aus einer Mappe oder Einfügen von Elementen im Publisher Set), können nicht rückgängig gemacht werden.

Einstellungen und Befehle der Layoutbuch-Elemente

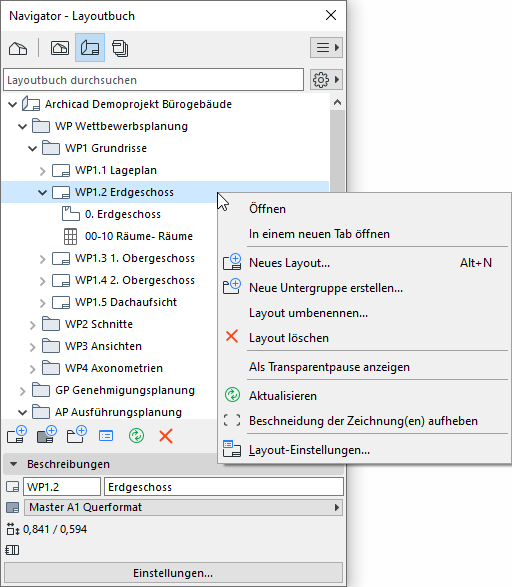

• Verwenden Sie das Kontextmenü des ausgewählten Layoutbuch-Elements





• Klicken Sie für ein beliebiges ausgewähltes Element auf Einstellungen am unteren Rand des Layoutbuchs

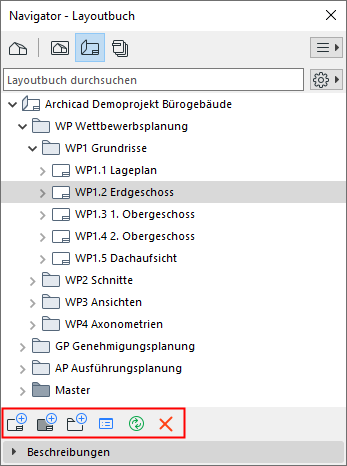

• Verwenden Sie die Befehlstasten. Diese sind aktiv dargestellt, je nach ausgewähltem Element im Layoutbuch (Layoutbuch, Untergruppe, Layout, 2D-Zeichnung oder Masterlayout):





  • Neues Layout
  • Neues Masterlayout
  • Neue Untergruppe
  • Einstellungen
  • Aktualisieren: Aktualisiert die ausgewählte Zeichnung (bzw. die Zeichnungen im dem ausgewählten Layout).
  • Ausgewähltes Element löschen
• Verwenden Sie die Befehle des Menüs Dokumentation > Layoutbuch.
  Anmerkung: Eine andere Möglichkeit, einen Überblick über die Layouts oder Zeichnungen in Ihrem Projekt zu erhalten oder sie nach bestimmten Kriterien zu sortieren, sind die Listen unter Dokumentation > Projektinhalt.

  Siehe Projektinhalte.

Eigenschaften von Layoutbuch-Elementen

Wählen Sie ein Element (Layoutbuch, Untergruppe, Layout, Masterlayout oder Zeichnung) im Layoutbuch aus, um seine Eigenschaften unten anzuzeigen.

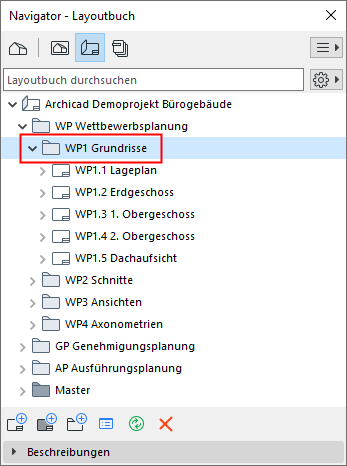

Untergruppen

Eine Untergruppe ist ein Ordner im Layoutbuch. Mit Untergruppen lassen sich Ihre Layouts einfach ordnen und Nummerierungsregeln für sie definieren.

Platzieren Sie ein Layout in einer Untergruppe, indem Sie es per Drag & Drop an seinen Platz ziehen.

Für weitere Informationen über IDs, siehe Layout- und Zeichnung-ID-Nr.

Beim Einstellen des Inhalts eines Publisher Sets können Sie einer beliebigen Layoutbuch-Untergruppe eine Verknüpfung hinzufügen: das bedeutet, es werden Elemente des Publisher Sets erstellt, die mit dem Untergruppenordner und seinem Inhalt verknüpft sind. Alle Änderungen am Inhalt der Untergruppe werden im Layoutbuch auch im Inhalt des Publisher Sets widergespiegelt werden.

Siehe Elemente dem Publisher-Set hinzufügen.
