Über Hotlink-Module
Mit Hotlink-Modulen können Sie externe Dateien (Quellen) in das aktuell geöffnete Projekt (Ziel) einfügen.

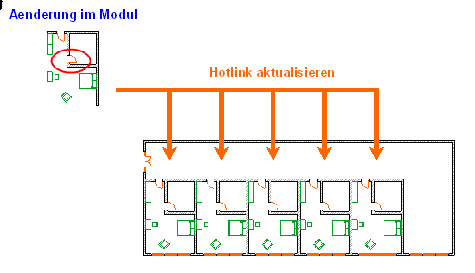

Hotlink-Module können beispielsweise helfen, die sich wiederholenden Strukturen von Gebäuden wie Hotels oder Büros, in denen es viele identische Räume gibt, zu verwalten: Wenn Räume als Hotlink-Moduldatei platziert werden, können Sie alle Räume in einem Arbeitsschritt ändern, indem Sie einfach die Modul-Quelldatei aktualisieren. Zusätzlich können die gleichen Strukturen in mehreren Projekten verwendet werden.
Wenn Sie ein Hotlink-Modul aktualisieren, haben Sie die Möglichkeit, das Modellvergleichsfenster zu starten, das Ihnen hilft, genau zu visualisieren, was sich durch die Aktualisierung geändert hat.
Siehe Archicad-Modelle vor und nach der Hotlink-Aktualisierung vergleichen .
Welche Dateien können Sie als Module platzieren?
Projektdatei-Typen:
- Einzelprojekt (.pln)
- eine Modul-Datei (.mod)
- ein Teamwork Projekt von einer BIMcloud (mit der gleichen Version wie Ihr Zielprojekt)
- 2D-Linien (.2dl)
Andere Dateitypen, die als Module platziert werden können:
Merkmale von Hotlink-Modulen
- Module werden im Zielprojekt gespeichert. Auch wenn die Quelldatei momentan nicht verfügbar ist, so ist das Modul weiterhin vorhanden und sichtbar. Das Modul kann jedoch nicht aktualisiert werden, solange die verwiesene Quelldatei nicht verfügbar ist.
- Die Platzierungsparameter (z. B. Ausrichtung, Hauptebene, Variante) jedes Hotlinks können sich unterscheiden, auch wenn sie die gleiche Modul-Quelle verwenden.
- Der platzierte Hotlink kann nur als Einheit bearbeitet werden. Seine Elemente können nicht bearbeitet werden, solange sie Teil des Hotlinks sind.
- Elemente, die zu einem ausgewählten Hotlink gehören, sind durch leere Quadrate als Fangpunkte gekennzeichnet. Bei der Auswahl mehrerer Module sind die Aktivierungspunkte zur einfacheren Unterscheidung verschiedenfarbig gekennzeichnet.

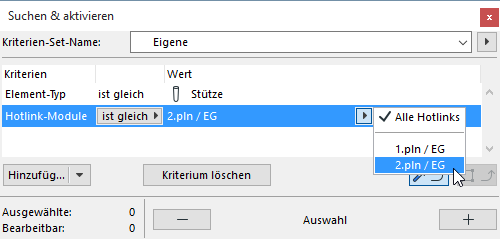

- Mit dem Befehl Suchen & aktivieren können Sie Hotlink-Modulelemente suchen.
Attribute von Hotlink-Modulen
-
Für Archicad -basierte Module siehe Umgang mit Attributen beim Einfügen und bei Hotlinks
- IFC Hotlink-Modulattribute werden gemäß des zum Platzieren des IFC-Hotlink verwendeten Übersetzers verwaltet. Siehe Hotlink IFC-Datei.
- Attribute von Rhino-basierten Hotlink-Modulen (Ebenen- und Oberflächeneinstellungen) werden unter Import-Optionen bei der Auswahl des Moduls festgelegt. Siehe Import-Optionen für das Rhino 3D Modell
Durch Hotlinks hinzugefügte Attribute werden beim Löschen der Hotlinks nicht entfernt.
Weitere Informationen zu Ebenen der Hotlink-Module finden Sie unter Hauptebene.
Bibliothekselemente in Hotlink-Modulen
- Verknüpfte Bibliothekselemente: Bei der Platzierung eines Hotlink-Moduls wird keines seiner verknüpften Bibliothekselemente importiert. Vergewissern Sie sich, dass die von der Quelle verwendeten Bibliothekselemente für das Ziel verfügbar sind. Gehen Sie hierzu wie folgt vor:
- Verwenden Sie die gleichen Bibliotheken für Quelle und Ziel.
- Fügen Sie die Quellen-Bibliotheken den Bibliotheken der Ziel-Datei hinzu.

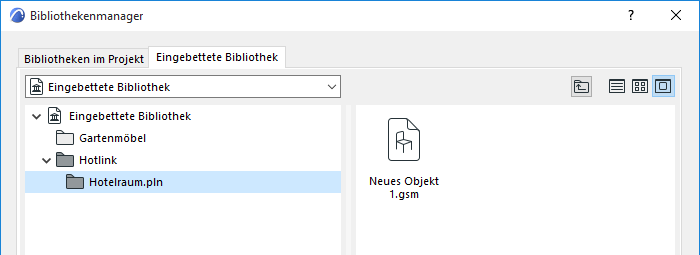

- Eingebettete Bibliothekselemente: Durch das Platzieren eines Hotlink-Moduls fügt die Quelldatei ihre gesamte eingebettete Bibliothek derjenigen der Zieldatei hinzu. Sie befindet sich nach dem Hinzufügen in einem automatisch erstellten “Hotlinks”-Ordner. In diesem Ordner sind die eingebetteten Objekte jeder Hotlink-Quelldatei separat aufgelistet. Diese Objekte werden im Zielprojekt aktualisiert, wenn sie im Quellprojekt verändert wurden.
Wichtig: Es wird nicht empfohlen, diese Objekte in Ihrem Projekt anderweitig zu platzieren. Sie werden aus der eingebetteten Bibliothek gelöscht, wenn das Hotlink-Modul aus dem Projekt entfernt wird oder alle platzierten Instanzen des Moduls gelöscht werden. (Wenn Sie die Zieldatei das nächste Mal öffnen, werden Sie feststellen, dass diese Objekte nicht mehr verfügbar sind.)
Varianten in Hotlink-Modulen
Siehe Hotlinks und Varianten.
