Kollisionsgruppen definieren

Verwenden Sie unter Gruppe 1 und Gruppe 2 die Kriterien-Konfiguration, um die Kollisionsgruppen zu definieren.

• Zum Prüfen auf Kollisionen zwischen allen Elementtypen verwenden Sie für beide Gruppen die gleichen Kriterien.
• Zum Prüfen auf Kollisionen ausschließlich zwischen 3D-Elementen und HKLSE-Elementen begrenzen Sie eine der Gruppen auf Elemente, die als HKLSE klassifiziert wurden.

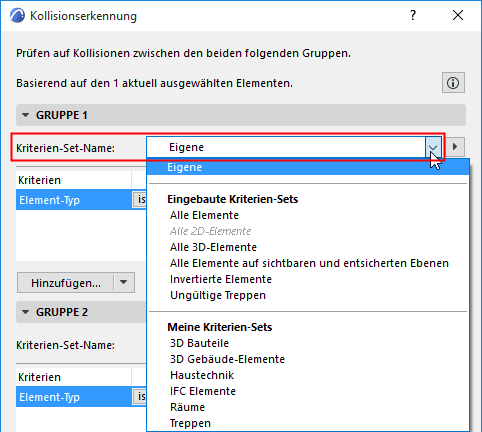

• Um für die Definition einer Gruppe auf bereits erstellte Kriteriensets zurückzugreifen, klicken Sie auf den Pfeil Kriterien-Set-Name, um die Kriteriensets des Projekts aufzulisten:





  • Wenn Sie hier ein Kriterien-Set auswählen, ersetzt sein Inhalt die aktuellen Kriterien der Kollisions-Gruppe.
  • Aufgelistete Kriterien sind ausgegraut, wenn das Set Kriterien umfasst, die für eine Kollisionserkennung nicht relevant sind (z. B. 2D-Elemente oder IFC-Eigenschaften).

    Siehe auch Vordefinierte Kriterien-Sets.

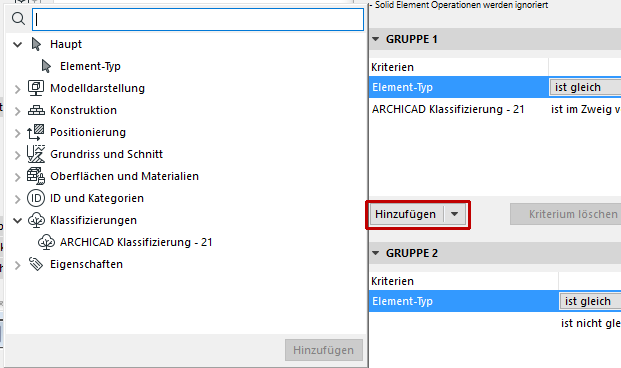

• Klicken Sie auf Hinzufügen, um ein Fenster aufzurufen, in dem Sie Eigenschaften und Parameter zum Eingrenzen der jeweiligen Gruppe auswählen können.
