Beispiel: Kollisionsprüfung Kopffreiheit

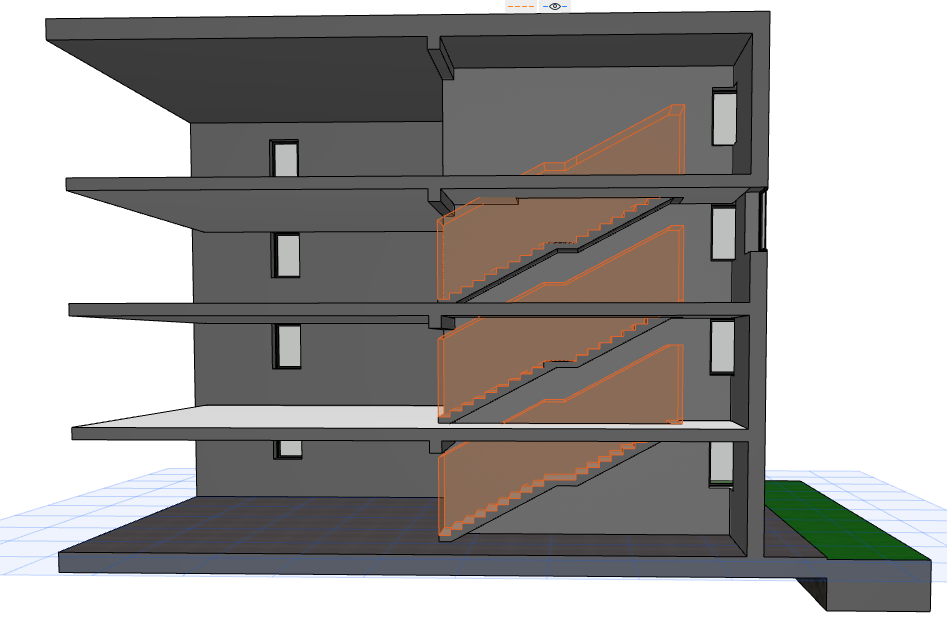

In dieser 3D-Ansicht des Modells führen wir eine Kopffreiheit-Kollisionsprüfung durch.

Anmerkung: Die Sichtbarkeit der Kopffreiheit wird unter Dokumentation > Modelldarstellung > Modelldarstellung erstellen (Treppen-Optionen) gesteuert.

  1. Rufen Sie den Befehl Planung > Modellüberprüfung > Kollisionserkennung auf.

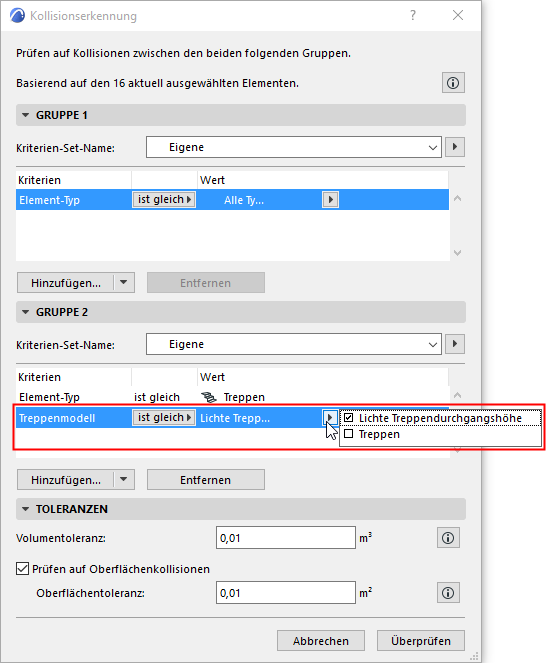

  2. Definieren Sie die Kollisionskriterien in dem Dialogfenster.

    • Für Gruppe 1 alle 3D-Elemente
    • Für Gruppe 2: Treppen unter Berücksichtigung des Teils Lichte Treppendurchgangshöhe.
  3. Klicken Sie auf Überprüfen, um eine Kollisionserkennung durchzuführen.
  4. Der Modellprüfbericht wird geöffnet und zeigt die Ergebnisse an. Hier können Sie für jedes Ergebnis die zugehörigen Elemente im Modell anzeigen und bei Bedarf Issues erstellen.

    Siehe Bericht zur Modellüberprüfung .
