Volumen/Oberflächentoleranzen einstellen

Definieren Sie optional Toleranzen für das Volumen und die Oberfläche von kollidierenden Teilen der Elemente.

Elemente gelten als kollidierend, wenn das Volumen der kollidierenden Teile oder (sofern aktiviert) der Oberflächenbereich der kollidierenden Teile den Toleranzwert überschreitet.

Anmerkung: Die Einheiten hier sind die der Projekt-Arbeitseinheiten (Optionen > Projektpräferenzen).

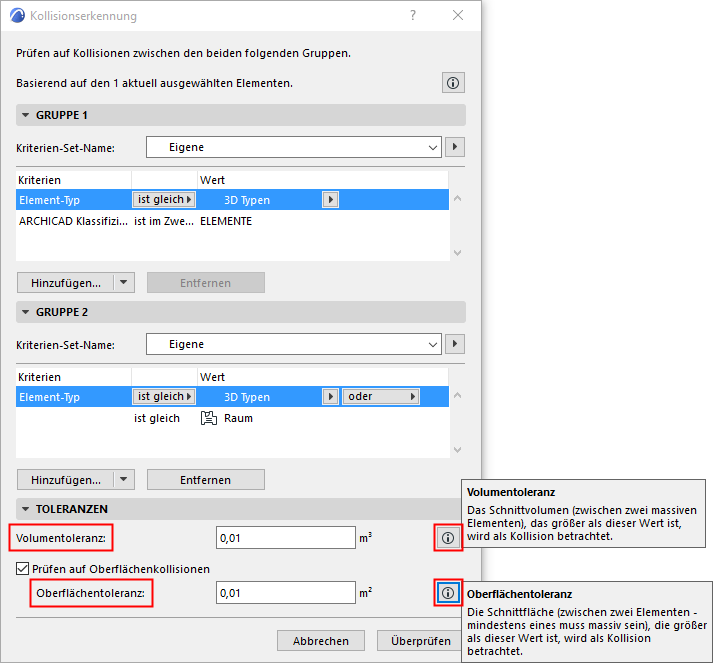

Volumentoleranz

Die Kollisionserkennung identifiziert Kollisionen von Elementen hinsichtlich ihres Volumens.

Sie können eine optionale Volumentoleranz festlegen: Wenn das Volumen der kollidierenden Teile der beiden Elemente diesen Toleranzwert überschreitet, werden die Elemente als kollidierend betrachtet.

Oberflächenkollision überprüfen

Als zusätzliche Option prüft die Kollisionserkennung auch den Oberflächenbereich der kollidierenden Teile. Wenn Sie die Oberflächenprüfung aktivieren und eine Toleranz festlegen, werden die Elemente als kollidierend behandelt, wenn der kollidierende Oberflächenbereich den Oberflächen-Toleranzwert übersteigt.

Anmerkung: Wenn die Oberflächenprüfung aktiviert ist, können zwei Elemente auch dann als kollidierend betrachtet werden, wenn das kollidierende Volumen die Volumentoleranz nicht übersteigt - weil der kollidierende Oberflächenbereich die Oberflächentoleranz übersteigt. Siehe das Beispiel unten.
