Segment-Referenzlinie bearbeiten - Ausrichtung und Versatz
Verfügbar mit Archicad Collaborate.

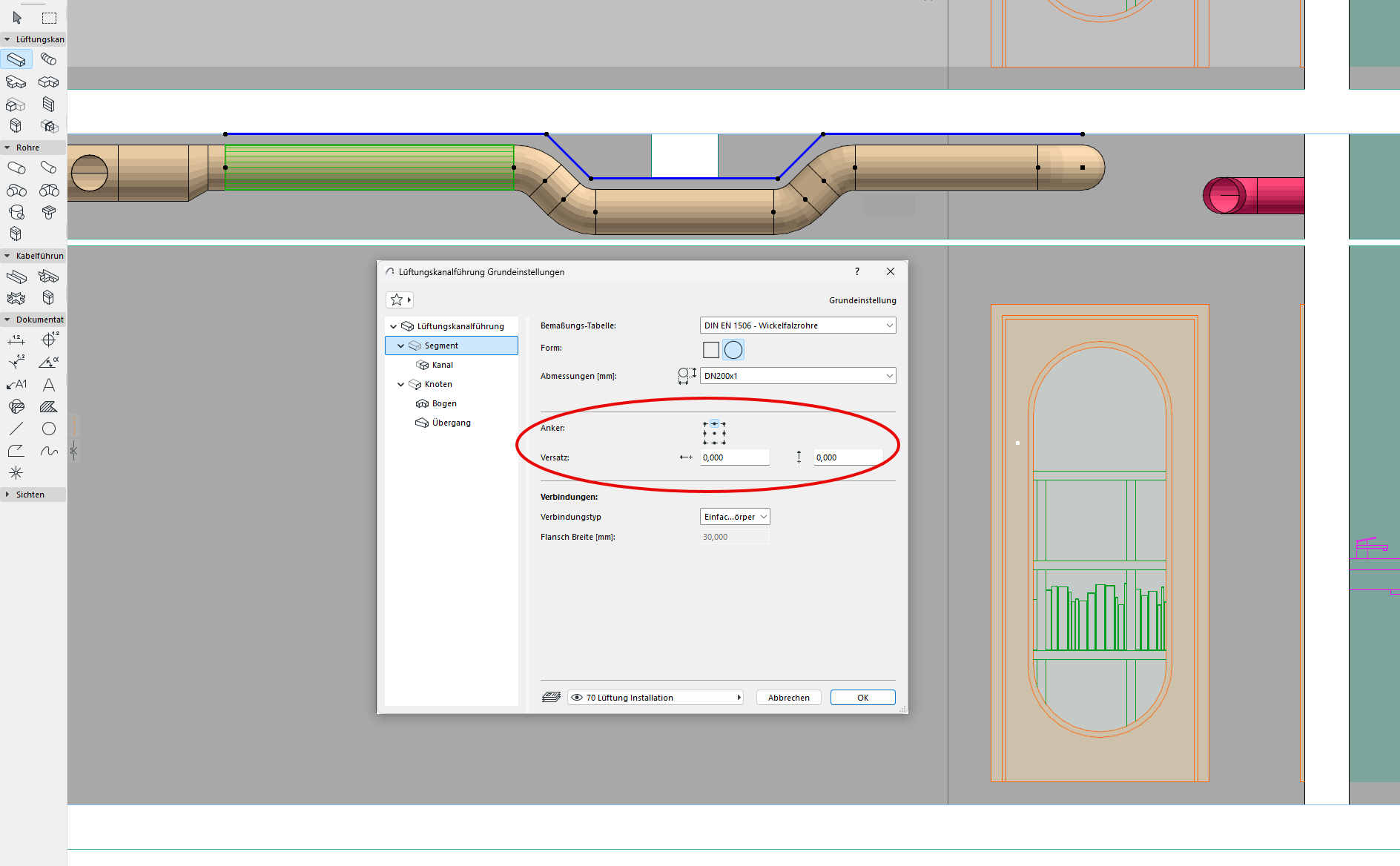

Die Referenzlinie liegt standardmässig in der Mitte eines Führungs-Segments. Bei Bedarf geben Sie einen Versatz ein oder passen Sie die Ausrichtung an - im Infofenster oder in den Segment-Einstellungen.
Anmerkung: Aktivieren Sie HKLSE-Referenzlinien in 2D-Ansichten unter Ansicht > Bildschirmdarstellungs-Optionen.
Um zum Beispiel einen Lüftungskanal näher an einer Decke zu platzieren, kann die Referenzlinie (Anker) der Führung auf den unteren Punkt ausgerichtet werden. Oder definieren Sie einen Versatz, um eine Führung in einem bestimmten Abstand zu einer Wand oder Decke zu führen.
