Finden Sie offene HKLSE Verbindungen

Verfügbar mit Archicad Collaborate.

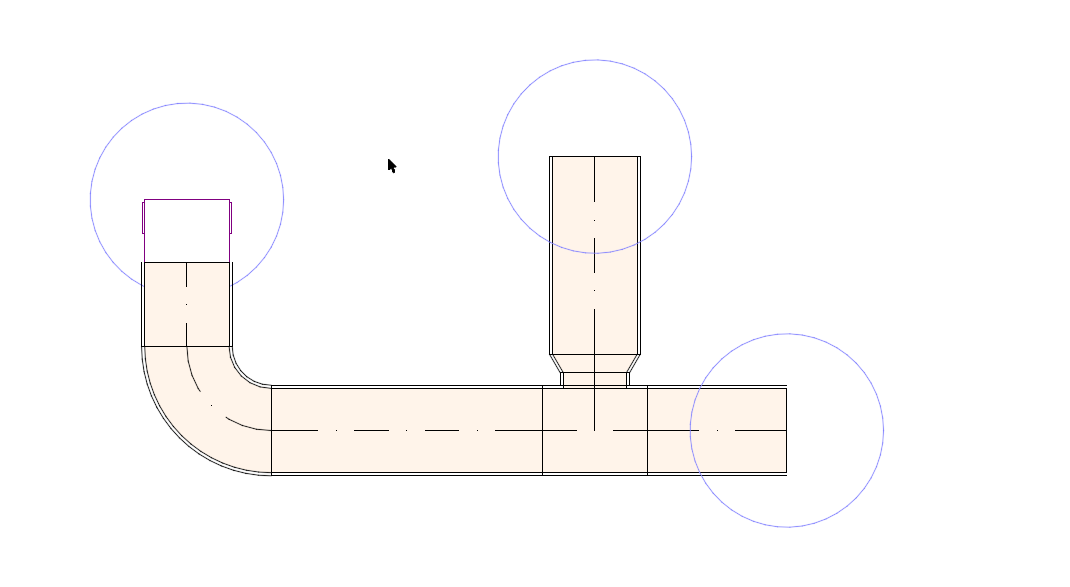

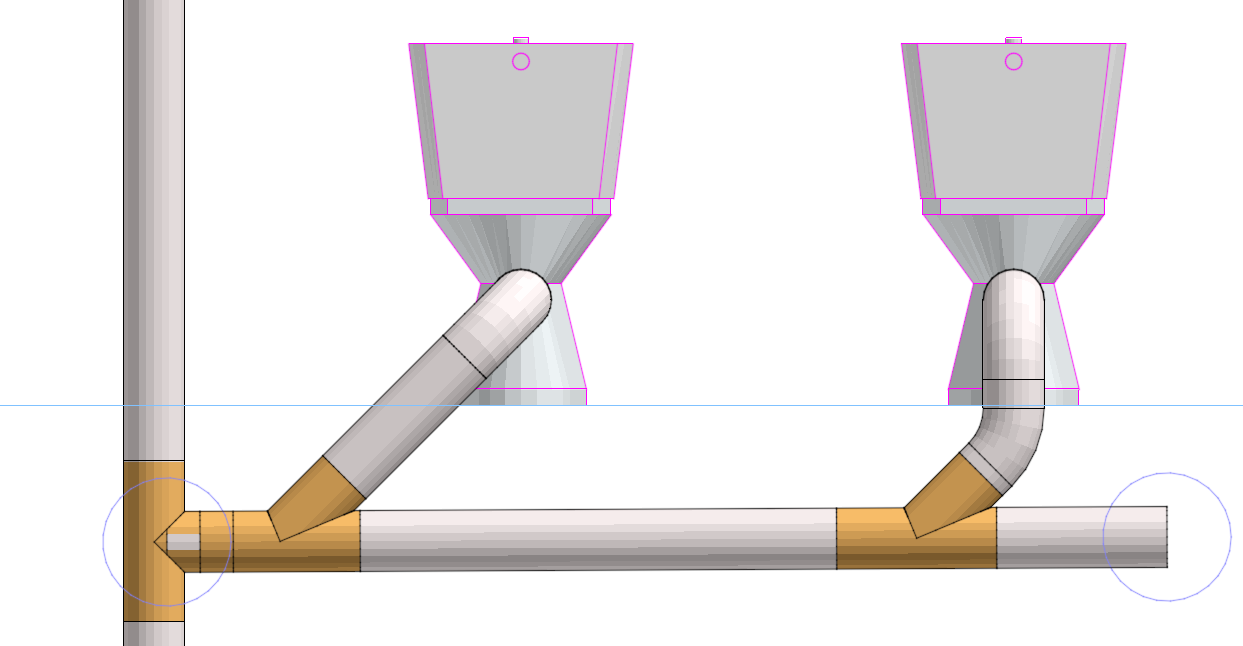

Um offene Enden und Verbindungen in 2D-und 3D-Ansichten zu sehen, aktivieren Sie Offene HKLSE Verbindungen unter Ansicht > Bildschirmdarstellungs-Optionen. Offene Verbindungen werden in 2D oder im Schnitt eingekreist und in 3D rot hervorgehoben dargestellt.

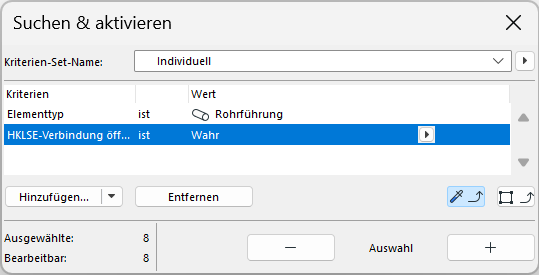

Verwenden Sie Suchen & Aktivieren, um nach Bedarf offene Verbindungen zu finden.

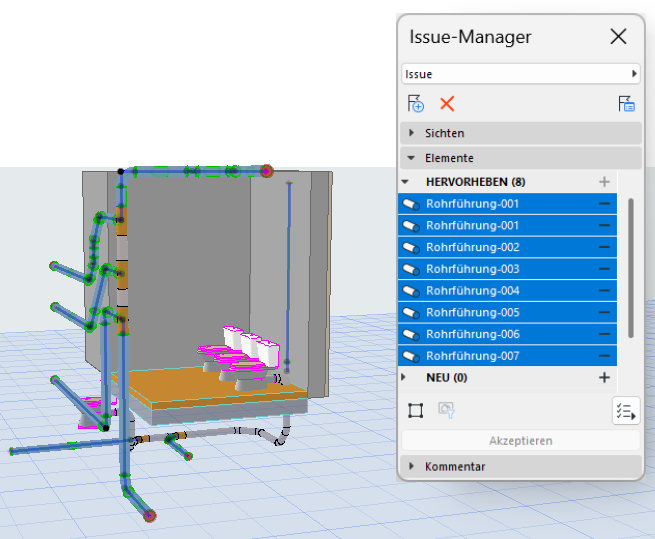

Sie können sie als Issues im Issue Manager verwalten.




Der integrierte Befehl „HKLSE-Verbindungen wiederherstellen“ kann andere Verbindungsprobleme erkennen und reparieren: Siehe Unterbrochene HKLSE-Verbindungen wiederherstellen
