Kanalgrössen-Optimierer

Der Kanalgrößen-Optimierer ändert die Lüftungskanal-Abmessungen nach Bedarf, basierend auf benutzerdefinierten Obergrenzen und Bemassungs-Voreinstellungen.

Verwenden Sie dieses Tool, nachdem Sie Systeme erstellt und die entsprechenden Berechnungen im System-Browser überprüft haben.

1. Öffnen Sie den Kanalgrössen-Optimierer über die HKLSE-Symbolleiste oder über Fenster > Paletten

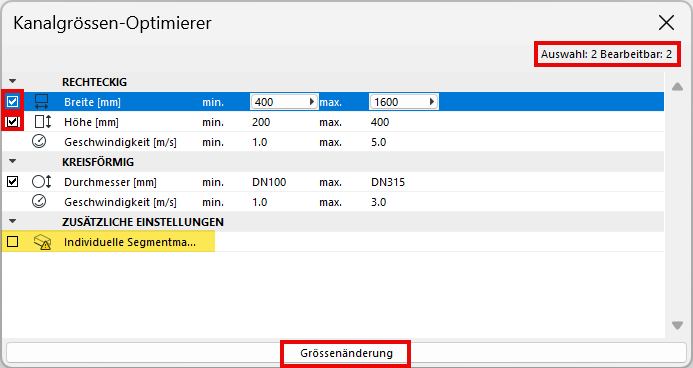

2. Wählen Sie eine oder mehrere Lüftungskanalführungen für die Grössenänderung aus. Der Dialog zeigt Ihnen die Anzahl der ausgewählten und bearbeitbaren Elemente an.
   Anmerkung: Eine Führung kann nicht bearbeitet werden, wenn ihre Ebene oder ihr Element gesperrt ist.





3. Überprüfen Sie die Bemassungstypen, die Sie in der Grösse ändern möchten (Rechteckig: Breite und/oder Höhe, Kreisförmig: Durchmesser).
4. Bestimmen Sie, ob auch individuelle Segmente in die Grössenänderung einbezogen werden sollen.
5. Deaktivieren Sie die Abmessungen, die Sie unverändert lassen möchten. Wenn Sie zum Beispiel Ihre kreisförmigen Kanäle unverändert lassen möchten, deaktivieren Sie die Checkbox „Kreisförmig: Durchmesser“.
6. Definieren Sie den Wertebereich für Abmessung und Geschwindigkeit auf der Grundlage ihrer spezifischen Anforderungen an Mindest- und Höchstwerte.
   Anmerkung: Um einen festen Wert anstelle eines Bereichs festzulegen, geben Sie identische Werte ein für min. und max.
7. Klicken Sie auf Grössenänderung.

• Prüfen Sie die Ergebnisse im Feedback - wenn dort steht, dass keine Grössenänderung vorgenommen wurde, dann passen Ihre Führungen bereits in den Wertebereich, der im Optimierer festgelegt wurde
• Wenn die Schaltfläche Grössenänderung grau ist, sind keine Führungen ausgewählt bzw. bearbeitbar
