Individuelle Längen für Rohre und Kanäle verwenden
Verfügbar mit Archicad Collaborate.
Während des Modellierens möchten Sie eventuell die Führungen als durchgehendes, langes Element anzeigen lassen – für eine klarere Modellansicht. Für die Dokumentation kann es jedoch sinnvoller sein, die tatsächlichen Längen der Führungsabschnitte zu sehen und auszuwerten.

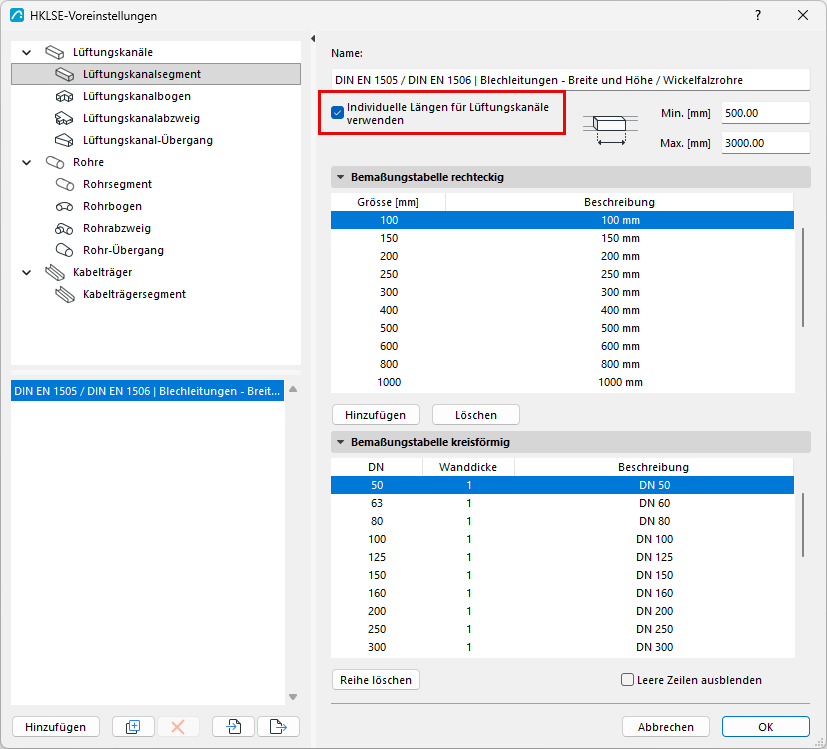

Um diese Option einzustellen, öffnen Sie die HKLSE-Voreinstellungen.
Für Rohr- oder Kanalsegmente oder Kabelträger:
- Markieren Sie „Individuelle Längen"
- Geben Sie die Mindest- und Höchstlängen ein, die den Längenangaben des Herstellers entsprechen (z.B. für Ihren Kanaltyp)

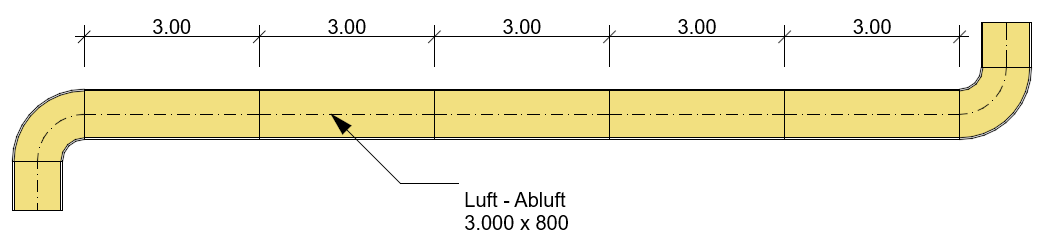

Jetzt zeigt das Modell jede Segmentlänge auf der Grundlage Ihrer HKLSE-Voreinstellungen an. Diese Daten werden auch für das ausgewählte Segment in den Führungsauswahl-Einstellungen angezeigt.

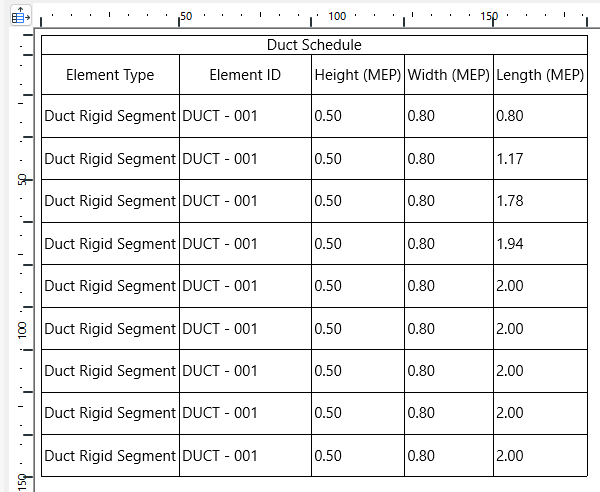

Sie können jedes Segment separat beschriften und in einer Interaktiven Auswertung auswerten.

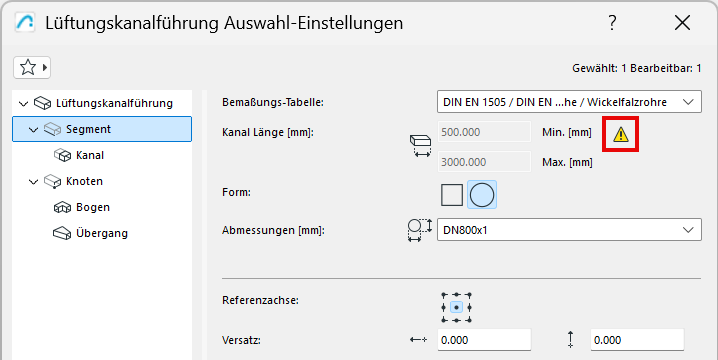

Bei eingeschalteter Option „Individuelle Längen" können Sie zwar weiterhin jede beliebige Führungsgeometrie modellieren, aber wenn zu kurze Abschnitte erstellt werden, werden Sie von den Führungseinstellungen darauf hingewiesen:
Optimierung der Segmentlängen: Automatische Anpassungen
Das Programm optimiert die Segmentlängen nach Möglichkeit überall dort automatisch, wo es erforderlich ist. Wenn das Führungssegment eine „Restlänge“ enthält, die innerhalb Ihres in den HKLSE-Voreinstellungen definierten Min/Max-Bereichs liegt, wird dsie er Führung einfach hinzugefügt.
Wenn diese Restlänge kleiner als die Mindestlänge ist, wird sie automatisch auf die Mindestlänge gestreckt. Diese zusätzliche Strecke wird dann vom vorherigen Teil (in voller Länge) abgezogen.
