Gefälle einstellen für HKLSE-Führungen

HINWEIS: Verfügbar mit Archicad Collaborate oder Archicad Max.

Gefälle während der Eingabe bearbeiten

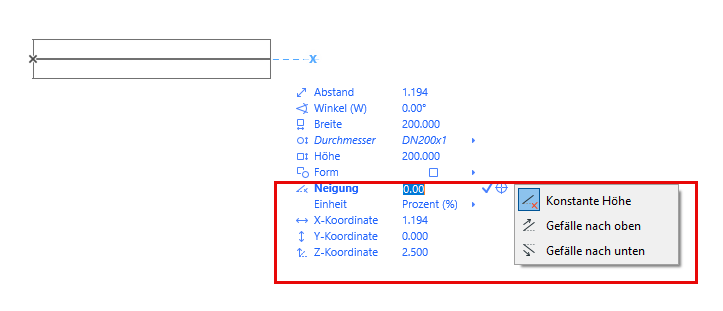

Verwenden Sie während der Führungseingabe den Eingabe-Tracker, um das Gefälle des Führungssegments zu ändern.

geben Sie einen Wert ein (positiv für oben, negativ für unten)
Wählen Sie alternativ „Gefälle nach oben“ oder „Gefälle nach unten“ und geben Sie einen Wert ein

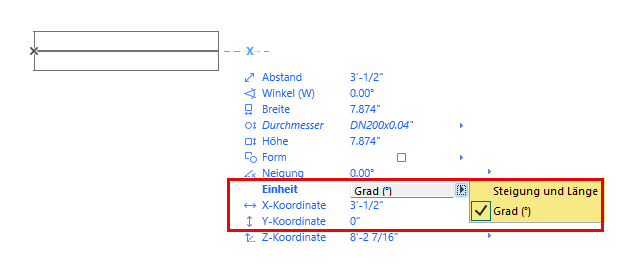

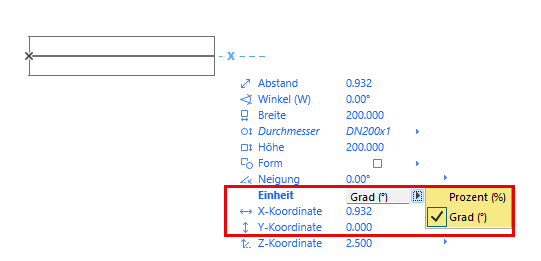

Sie können das Gefälle in Prozent oder Grad angeben. Wenn Sie imperiale Einheiten verwenden, können Sie sie es als Steigungsverhältnis definieren.

Auch bei einer Höhenänderung entlang der Führung bleibt das Gefälle der Führung erhalten. Wenn Sie die Z-Koordinate anpassen, wird die Führung auf der neuen Höhe fortgesetzt, während das Gefälle konstant bleibt.

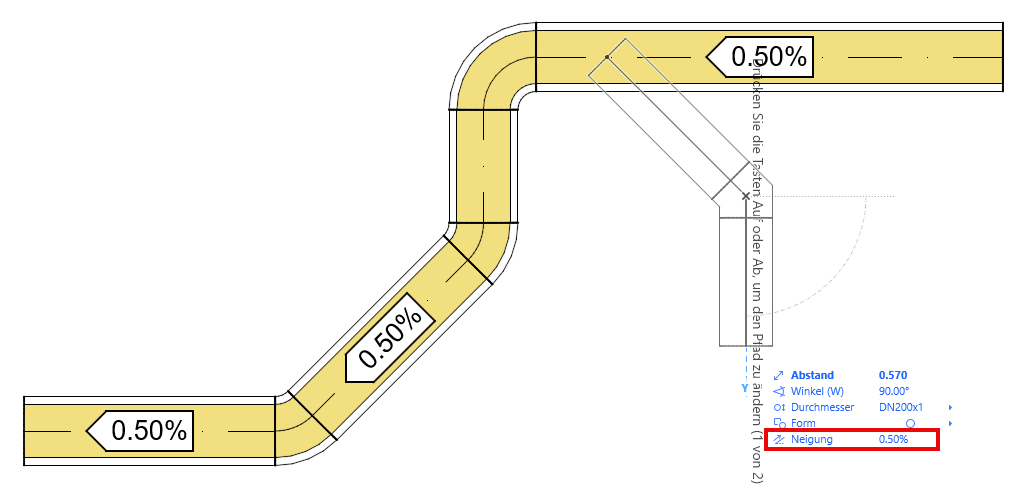

Neu abgezweigte Führungssegmente erben ebenfalls das Gefälle der Führung

Wählen Sie das offene Ende eines Führungselements aus.
Wählen Sie in der Pet-Palette die Option Neigung an ausgewähltem Punkt ändern.
Ändern Sie den Gefällewert im Tracker.

Sie können auch an einem Bogen oder von einem Abzweig aus ein Führungsgefälle ändern:

Die Höhe der Führung am angeklickten Punkt wird nicht verändert.

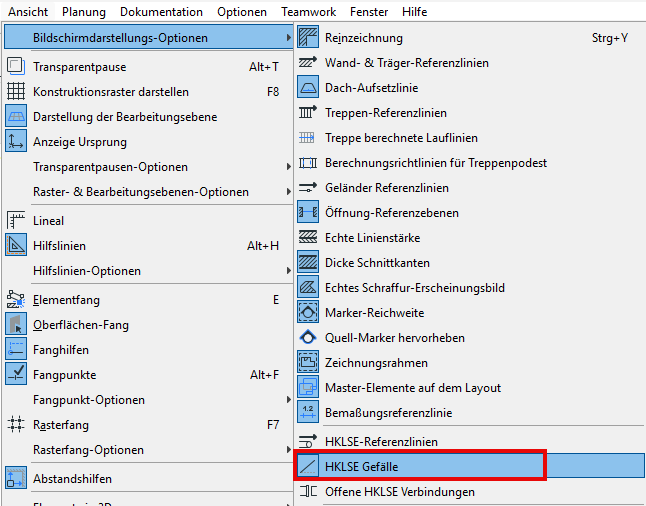

Aktivieren SieHKLSE Gefälle unter Ansicht > Bildschirmdarstellungs-Optionen.

Im Grundriss sehen Sie die Richtung und den Wert des Führungsgefälles (dies dient als Feedback zu funktionalen Gefällen und wird nur für Gefälle von 5 % oder weniger angezeigt)
Für ein ausgewähltes Führungselement zeigt das Info-Tag auch den Gefällewert an

In 3D- und Schnittansichten zeigen ausgewählte Führungselemente einen grünen Pfeil an, der die Gefällerichtung anzeigt:
