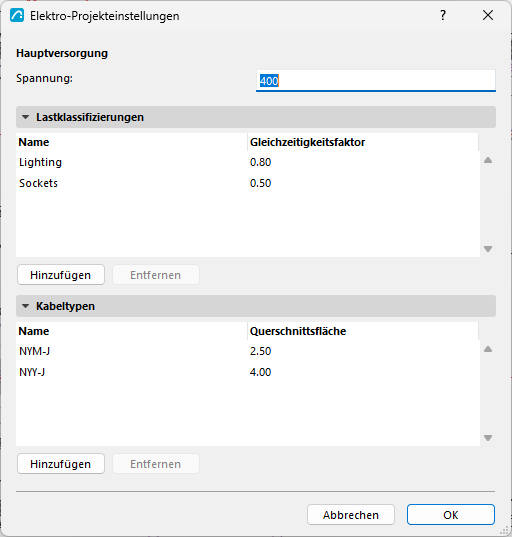

Elektro-Projekteinstellungen
Verwenden Sie dieses Dialogfeld, um elektrische Einstellungen auf Projektebene vorzunehmen.
Öffnen Sie das Dialogfenster:
- über den Menübefehl Optionen > Projektpräferenzen > Elektro-Projekteinstellungen oder
- in der HKLSE Symbolleiste.
Hauptversorgung
Stellen Sie die Spannung (in Volt – V) der elektrischen Hauptversorgung des Projekts ein.
Lastklassifizierungen
Geben Sie die von den Elektrobauteilen im Projekt verwendeten Lastklassen an. Geben Sie für jede Klassifizierung Name und Gleichzeitigkeitsfaktor an.
Anmerkung: Der Gleichzeitigkeitsfaktor ist typischerweise ein numerischer Wert zwischen 0 und 1, wobei 1 keine Reduzierung bedeutet. Er ist das Verhältnis des realistischen maximalen Bedarfs einer Gruppe von Verbrauchern zu ihrer gesamten installierten (angeschlossenen) Last. Die installierte Last ist das theoretische Maximum, das auftreten würde, wenn alle Verbraucher gleichzeitig mit voller Leistung betrieben würden. Bei Berechnungen wird der Gleichzeitigkeitsfaktor auf jedes Bauteil angewendet: Die Scheinleistung (Last) eines Elektrobauteils in Voltampere (VA) wird mit dem Gleichzeitigkeitsfaktor seiner Lastklassifizierung multipliziert, um seinen Leistungsbedarf, ebenfalls in VA, zu ermitteln:
Leistungsbedarf = Scheinleistung (Last) * Gleichzeitigkeitsfaktor (z. B. 15 VA * 0,8 = 12 VA).
Verdrahtungstypen
Geben Sie die von den Stromkreisen im Projekt verwendeten Kabeltypen an. Geben Sie für jeden Typ seinen Namen und die Querschnittsfläche (in Quadratmillimetern) an.
