Elektroverteiler etikettieren

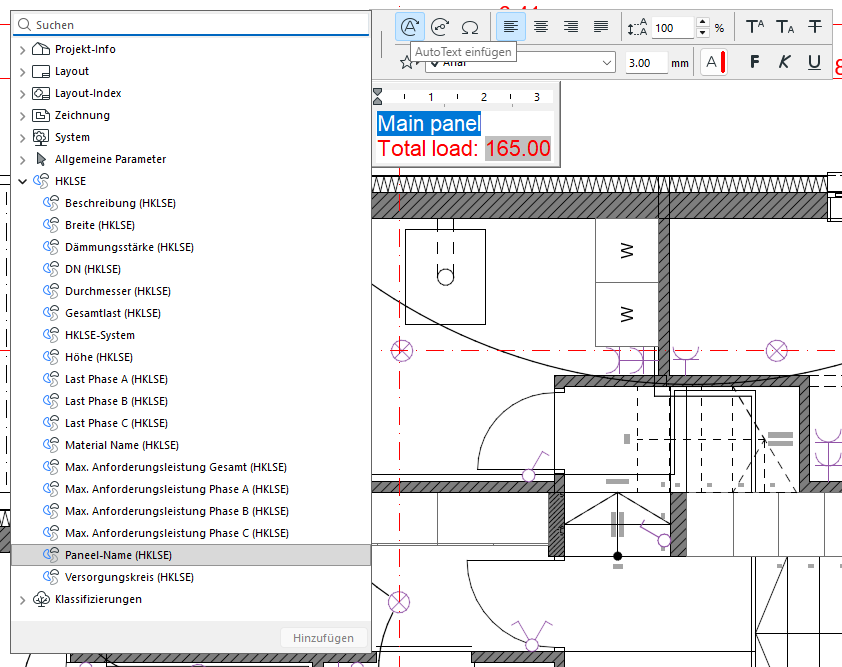

Für Elektroverteiler stehen in der Kategorie HKLSE folgende Autotext-Parameter zur Verfügung:

Die Autotext-Parameter geben folgende Werte zurück:

Verteilername - Der Name des Elektroverteilers. Bei Stromkreisen der Name des übergeordneten Verteilers.
Last Phase A, Last Phase B, Last Phase C - Die gesamte Scheinleistung an der jeweiligen Phase (A, B oder C). Berechnung: Die Scheinleistung jedes Elektrobauteils wird gleichmäßig auf die Phasen verteilt, die von dem Stromkreis verwendet werden, zu dem das Bauteil gehört. Last Phase A, B und C sind jeweils die Summen aller Lastanteile, die Phase A, Phase B und Phase C zugewiesen sind.

Beispiel: Ein Elektrobauteil hat eine Scheinleistung von 15 VA und gehört zu einem Stromkreis, der nur Phase A nutzt (Stromkreise und ihre Phasen werden im Einstellungsdialog eines Elektroverteiler-Elements definiert). Die gesamte Last des Bauteils von 15 VA wird zu Last Phase A hinzugefügt. Ein weiteres Elektrobauteil hat eine Scheinleistung von 40 VA und gehört zu einem Stromkreis, der sowohl Phase A als auch Phase B nutzt. Seine Last wird gleichmäßig auf die beiden Phasen aufgeteilt (40 VA ÷ 2), sodass 20 VA zu Last Phase A und 20 VA zu Last Phase B hinzugefügt werden. Last Phase A = 15 + 20 = 35 VA. Last Phase B = 20 VA. Last Phase C = 0 VA.

Anmerkung: Wenn die Checkbox für die Scheinleistung für das Bauteil deaktiviert ist oder wenn das Bauteil keinem Stromkreis zugewiesen ist (seine Zuleitung ist auf „Hauptverteiler“ eingestellt), trägt es nicht zu Last Phase A, B oder C bei.

Gesamtlast - Die Summe aus Last Phase A, Last Phase B und Last Phase C.
Leistungsbedarf Phase A, Leistungsbedarf Phase B, Leistungsbedarf Phase C – Der gesamte Leistungsbedarf an der jeweiligen Phase (A, B oder C). Berechnung: Die Scheinleistung, die jedes Elektrobauteil zu einer Phase beiträgt, wird mit dem Gleichzeitigkeitsfaktor der Lastklassifizierung des Bauteils multipliziert. Leistungsbedarf Phase A, B und C sind jeweils die Summen aller Leistungsbedarfe, die Phase A, Phase B und Phase C zugewiesen sind.

Beispiel: Ein Elektrobauteil trägt 15 VA zu Last Phase A bei. Seine Lastklassifizierung ist auf „Beleuchtung“ eingestellt, was einen Gleichzeitigkeitsfaktor von 0,8 bedeutet (wie in den Elektro-Projekteinstellungen angegeben). Das Bauteil fügt daher 15 * 0,8 = 12 VA zu Leistungsbedarf Phase A hinzu. Ein weiteres Elektrobauteil trägt jeweils 20 VA zu Last Phase A und Last Phase B bei. Seine Lastklassifizierung ist auf „Steckdosen“ eingestellt, was einen Gleichzeitigkeitsfaktor von 0,5 bedeutet. Es fügt daher jeweils 20 x 0,5 = 10 VA zu Leistungsbedarf Phase A und Leistungsbedarf Phase B hinzu.

Leistungsbedarf Phase A = 12 + 10 = 22 VA

Leistungsbedarf Phase B = 10 VA

Leistungsbedarf Phase C = 0 VA

Anmerkung: Bauteile, die nicht zu Last Phase A, B oder C beitragen, tragen auch nicht zu Leistungsbedarf Phase A, B oder C bei.

Gesamt-Leistungsbedarf - Die Summe aus Leistungsbedarf Phase A, Leistungsbedarf Phase B und Leistungsbedarf Phase C.
