Nutzlasten erstellen/aktualisieren

Mit dieser Funktion können Tragwerksplaner automatisch Nutzlasten für Raumflächen erzeugen.

Wie funktioniert es

  • Ordnen Sie Ihre Raumflächen (über ihre Klassifizierung) der entsprechenden Lastkategorie zu
  • Lastkategorien bestimmen die Nutzlast-Werte. Archicad wird mit Standard Lastkategorie-Definitionen ausgeliefert, die Sie nach Bedarf anpassen können.
  • Verwenden Sie Planung > Tragwerksanalyse-Elemente > Lasten erzeugen/aktualisieren.

Welche Raumflächen erzeugen Nutzlasten?

Nutzlasten werden für Raumflächen erzeugt, die die folgenden Bedingungen erfüllen:

  • Die Option „Nutzlasten“ ist aktiviert (Raumeinstellungen)
  • die Raumfläche hat eine Klassifizierung (Raumeinstellungen)
  • Die Raumeinstellung ist einer Lastkategorie zugeordnet (Planung > Tragwerksplanung > Lastzuordnung)

Aktivieren Sie die Option: Nutzlasten

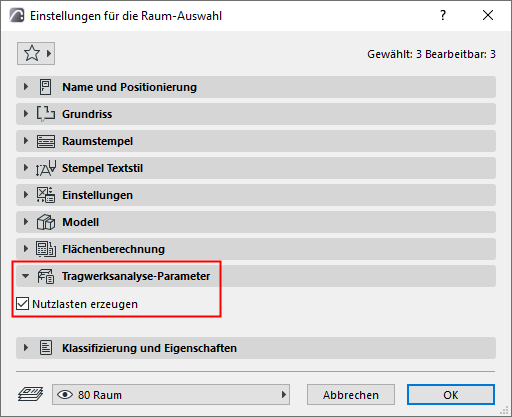

Aktivieren Sie dies in den Raumeinstellungen (Teilfenster Tragwerksanalyse-Parameter) oder im Infofenster:



Raum klassifizieren

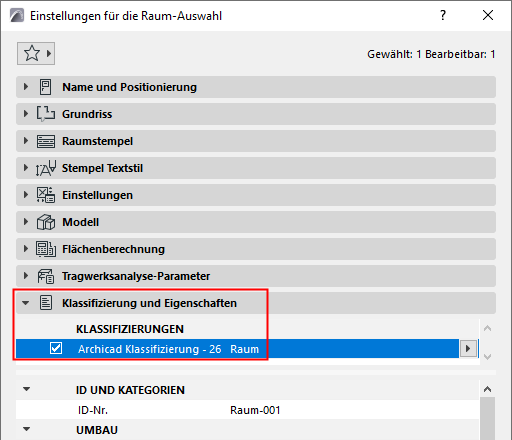

Klassifizieren Sie eine Raumfläche in den Raumeinstellungen (Teilfenster Klassifizierung und Eigenschaften) oder im Infofenster:



Lastzuordnung einrichten

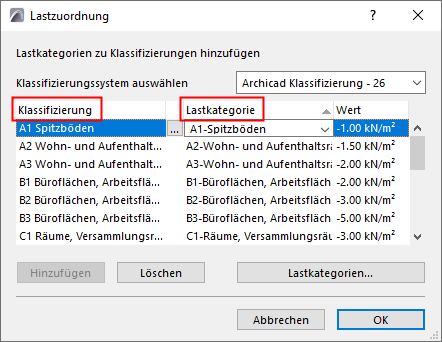

  1. Öffnen Sie Optionen > Lastzuordnung
  2. Verwenden Sie diese Tabelle, um Klassifizierungen (linke Spalte) Lastkategorien zuzuordnen.

    • Klicken Sie auf Hinzufügen, um so viele Zuordnungsregeln wie nötig zu erstellen. Der Button ist ausgegraut, wenn in der Liste links bereits alle verfügbaren Klassifizierungen zu sehen sind.
    • Im Dialogfeld Lastzuordnung werden Lastkategorien angezeigt (zum Bearbeiten der entsprechenden Liste verwenden Sie das Dialogfeld Lastkategorien)

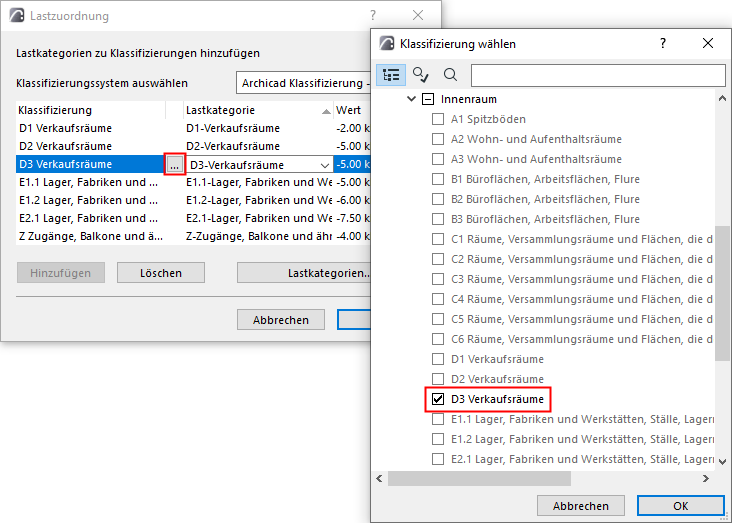

    • Sie können eine oder mehrere Raumklassifizierungen einer einzelnen Lastkategorie zuordnen: Hier sind die Klassifizierungen "Besprechungsraum" und "Büro" einer einzigen Lastkategorie zugeordnet.


Befehl Nutzlasten erzeugen

  1. Vergewissern Sie sich, dass das Tragwerksanalyse-Modell aktiviert ist: Verwenden Sie die Umschaltfunktion Tragwerksanalyse-Modell
    • vom Menü Ansicht aus
    • von der Symbolleiste Tragwerksanalyse-Modell aus
  2. Verwenden Sie Planung > Tragwerksanalyse-Elemente > Lasten erzeugen/aktualisieren.
  3. Markieren Sie das Feld Nutzlasten.
  4. Wählen Sie einen Lastfall für die Nutzlast.
  5. Klicken Sie auf OK.

Überprüfen Sie die resultierenden Flächenlasten in 3D.



Nutzlasten aktualisieren

Wenn sich das Modell ändert, können Sie die Nutzlast auf die gleiche Weise aktualisieren:

Verwenden Sie Planung > Tragwerksanalyse-Elemente > Lasten erzeugen/aktualisieren.

Bei Bedarf werden neue Nutzlasten erstellt, aktualisiert oder gelöscht, um Änderungen im Modell (z. B. Raumgeometrie, Klassifizierung) oder in der Lastzuordnung zu berücksichtigen.
