Lastwerkzeug-Einstellungen

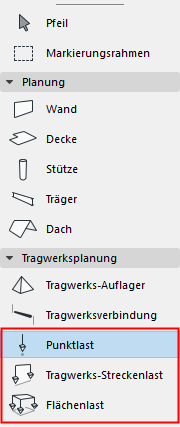

In Archicad gibt es drei Lastwerkzeuge:

Punktlast
Tragwerks-Streckenlast
Flächenlast

Zum Öffnen der Einstellungen dieser Werkzeuge doppelklicken Sie auf das Werkzeug im Werkzeugkasten.

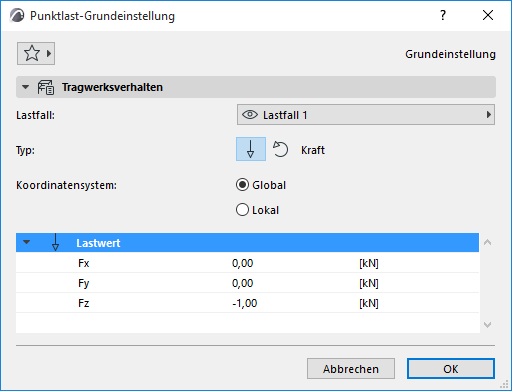

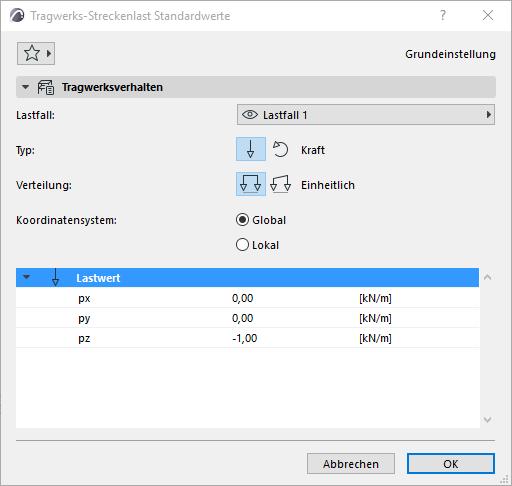

Punktlast-Einstellungen	Streckenlast-Einstellungen

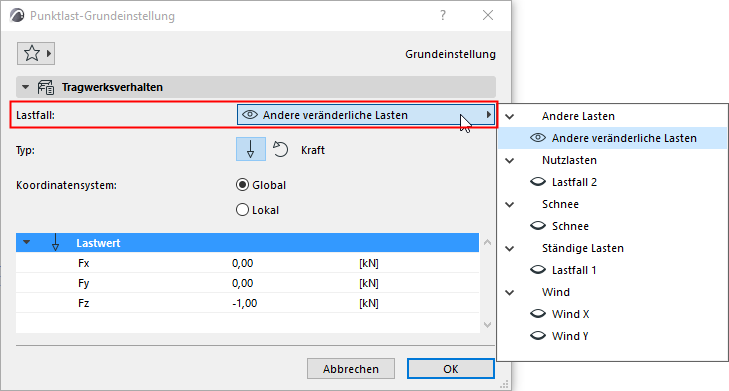

Lastfall

Wählen Sie einen Lastfall für dieses Lastelement aus.

Der Lastfall bestimmt, ob ein Lastelement sichtbar ist oder nicht (ähnlich wie die Sichtbarkeit eines Elements in Abhängigkeit von seinem Ebenenstatus).

Note:

Legen Sie die sichtbaren Lastfälle mithilfe der Lastmanager-Palette fest, die standardmäßig in der Symbolleiste der Arbeitsumgebung "Tragwerksplanung" zur Verfügung steht.
Der sichtbare Lastfall kann für jeden Ausschnitt in seinen Einstellungen festgelegt werden.

Typ

Wählen Sie Kraft oder Moment, um das Verhalten der Last zu beschreiben.

Moment wird mit einer doppelten Pfeilspitze und einem gebogenen Pfeil angezeigt.

Punktkraft Punktmoment

Verteilung (nur Streckenlasten)

Beschreibt die Lastverteilung entlang ihrer Länge.

Einheitlich: Die Last wird gleichmäßig entlang der Kante verteilt. Die Lastwerte sind an beiden Enden gleich.
Trapez: Die Lastwerte sind an den beiden Enden unterschiedlich. Die Lastintensität variiert linear zwischen den beiden Punkten.

Koordinatensystem

Legt fest, wie die Vektorrichtung des Lastwerts interpretiert wird.

Global (Koordinatensystem): das globale Koordinatensystem des Projekts
Lokal (Koordinatensystem): die für das übergeordnete Element der Last definierte Richtung

Lastwert

Geben Sie für jede Last ihre Intensität in jeder Richtung an

Punktlastwert	Beschreibung
Punktkraft
Fx, Fy, Fz	Die Größe der in X-, Y- und Z-Richtung angelegten Kraft.
Punktmoment
Mx, My, Mz	Die Größe des in X-, Y- und Z-Richtung angelegten Moments.

Streckenlastwert	Beschreibung
Streckenkraft
px, py, pz	Die Größe der in X-, Y- oder Z-Richtung angelegten Kraft an allen Punkten entlang der Streckenlast
px1, py1, pz1	Die Größe der in X-, Y- oder Z-Richtung angelegten Kraft am Startpunkt der Streckenlast
px2, py2, pz2	Die Größe der in X-, Y- oder Z-Richtung angelegten Kraft am Endpunkt der Streckenlast
Streckenmoment
Mx, My, Mz	Die Größe des in X-, Y- oder Z-Richtung angelegten Moments an allen Punkten entlang der Streckenlast
Mx1, My1, Mz1	Die Größe des in X-, Y- oder Z-Richtung angelegten Moments am Startpunkt der Streckenlast
Mx2, My2, Mz2	Die Größe des in X-, Y- oder Z-Richtung angelegten Moments am Endpunkt der Streckenlast

Wert der Flächenkraft	Beschreibung
px, py, pz	Die Größe der in X-, Y- und Z-Richtung angelegten Kraft der Flächenlast.

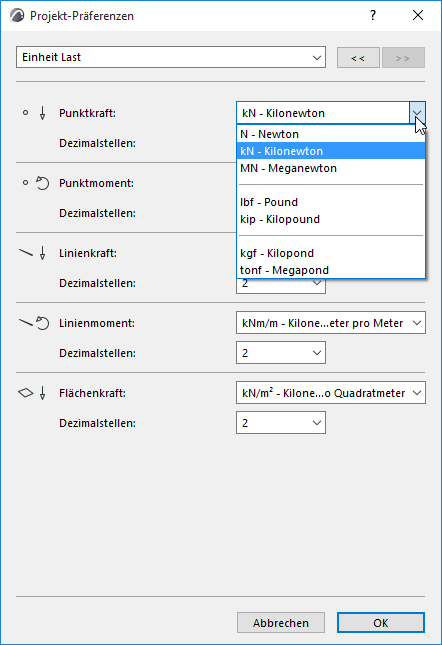

Einheit Last (Projekt-Präferenzen)

Stellen Sie für jedes Lastwerkzeug und jeden Lasttyp die Einheiten unter Optionen > Projekt-Präferenzen > Lasteinheiten: ein:
